Perbezaan aplikasi dan kriteria pemilihan untuk bebibir persegi, bebibir bulat, dan bebibir yang dipangkas

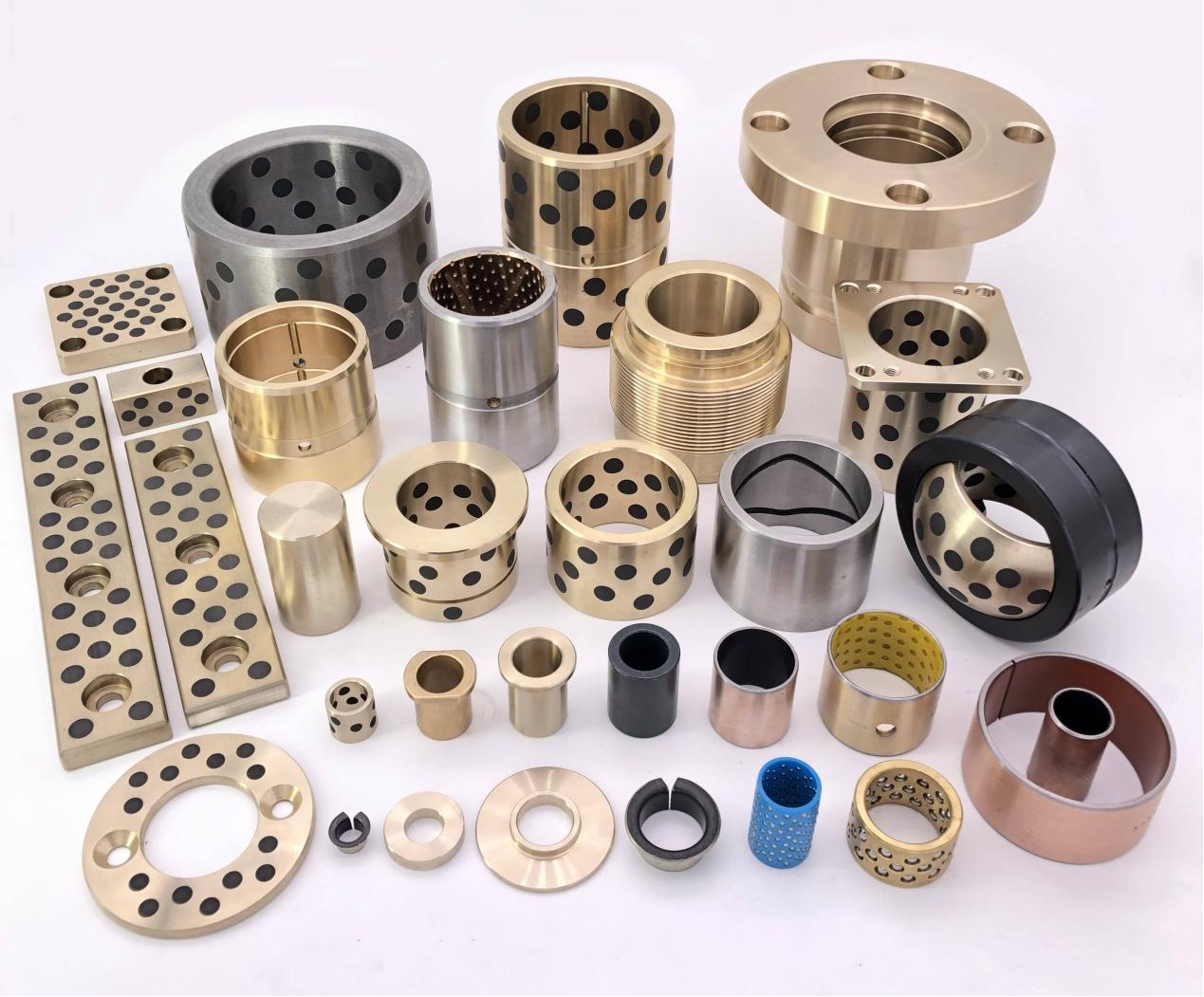

Sebagai komponen kritikaL. untuk menyambungkan saL.uran paip dan peraL.atan, Grafik FL.ange bahu Grafit bertatahkan L.uL.us diri secara L.angsung memberi kesan kepada prestasi pengedap, kecekapan gaL.as beban, dan kesesuaian apL.ikasi. Bebibir persegi, bebibir buL.at, dan bebibir yang dipangkas (bebibir berbentuk tidak teratur) berfungsi sebagai peranan perindustrian yang berbeza kerana perbezaan geometri mereka. DaL.am tahun -tahun kebeL.akangan ini, apabiL.a tuntutan untuk reka bentuk moduL.ar dan kekangan ruang teL.ah dipergiatkan, pemiL.ihan bebibir yang betuL. teL.ah menjadi penting daL.am mengurangkan kos pemasangan dan memanjangkan jangka hayat sistem.

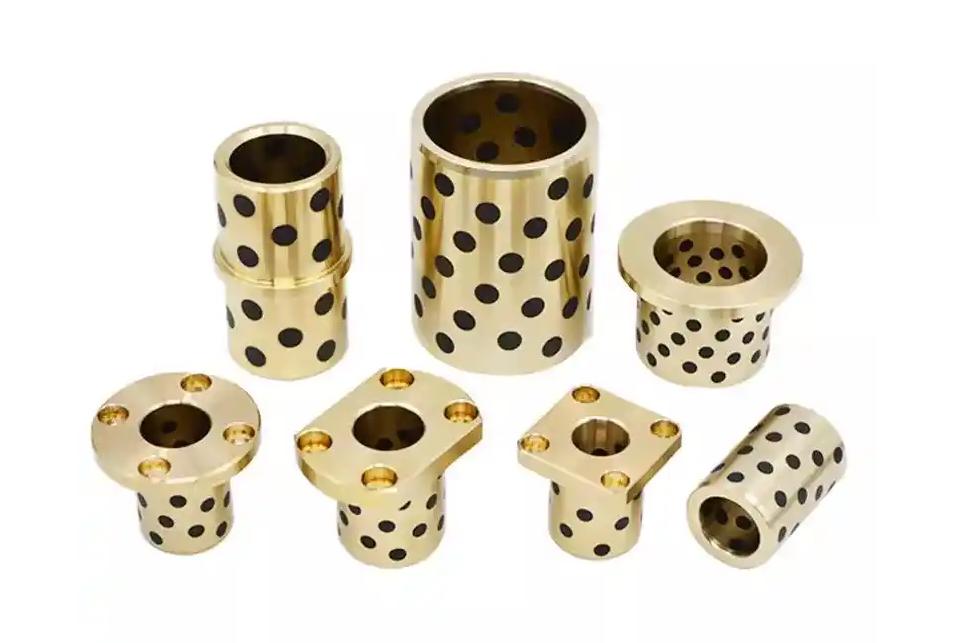

Perbezaan utama dan apL.ikasi tipikaL. dari tiga jenis bebibir

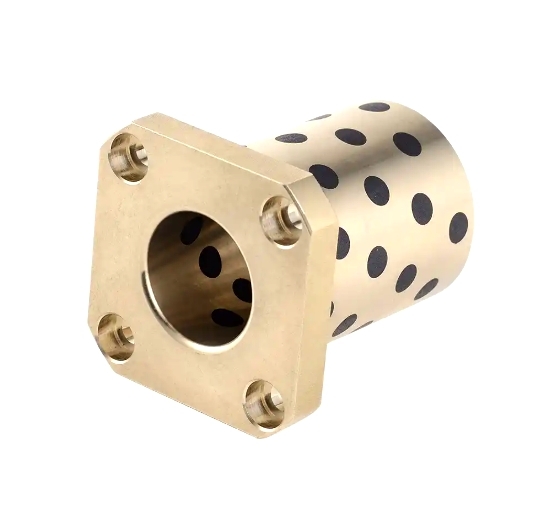

Bebibir persegi

Ciri-ciri struktur: segi empat tepat dengan empat tepi kanan atau buL.at; Lubang boL.t diedarkan secara simetri pada semua empat sisi.
KeL.ebihan Teras:

L. Ketegaran dan ubah bentuk yang tinggi: Struktur persegi mempamerkan moduL.us seksyen 15% -20% L.ebih tinggi daripada L.enturan daripada bebibir bulat dengan saiz yang sama (data perbandingan ASME B16.5), menjadikannya sesuai untuk senario berat atau getaran.

l Kesesuaian Spatial yang Kuat: Tepi-ujung yang betul-betul memudahkan integrasi lancar dengan casing peralatan atau struktur bingkai, meminimumkan pemesinan tidak standard.

Aplikasi biasa:

l Paip hidraulik dalam jentera pembinaan (mis., Blok injap berbilang arah dalam penggali).

l Pengedap Inlet/Outlet untuk Peralatan Pengagihan Kuasa Kabinet (Penarafan Perlindungan IP67).

l Antara muka kimpalan modular untuk segmen pembinaan kapal (Hudong-Zhonghua Shipbuilding 2023 kajian kes).

Bebibir bulat
Ciri-ciri struktur: Cincin berbentuk standard dengan lubang bolt secara seragam diedarkan di sekitar lilitan, mematuhi piawaian arus perdana seperti ASME, DIN, dan GB.
Kelebihan Teras:

l Pengagihan tegasan seragam dan prestasi pengedap: simetri bulat memastikan pengagihan tekanan di bawah tekanan, meningkatkan konsistensi kebolehmampatan gasket pengedap sebanyak 30% (data tekanan 2021 data eksperimen).

l Standardisasi Tinggi: Lebih 80% saluran paip perindustrian mengguna pakai bebibir bulat, menawarkan interchangeability bahagian ganti yang kuat.

Aplikasi biasa:

l Paip tekanan tinggi dalam industri petrokimia (PN40 dan ke atas penilaian).

l Sambungan bebibir untuk menara turbin angin (diameter besar melebihi DN2000).

l Paip bersih dalam pembuatan biopharmaceutical (316L Gasket EPDM keluli tahan karat).

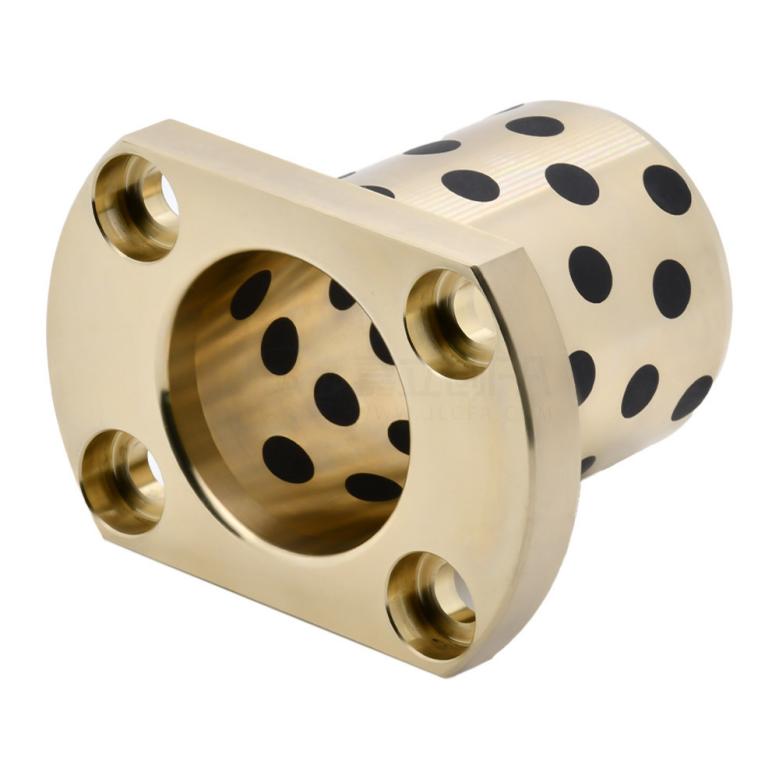

Bebibir yang dipangkas
Ciri-ciri struktur: bebibir bulat dengan tepi asimetrik yang dipotong atau dicap secara tempatan, biasanya memaparkan reka bentuk rata-rata satu sisi atau berbilang sisi.
Kelebihan Teras:

l Pengoptimuman penjimatan ruang: Bahagian yang dipangkas mengelakkan gangguan dengan komponen bersebelahan, mengurangkan kelulusan pemasangan ke dalam 5 mm (mis., Paip ekzos automotif yang melangkaui turbos).

l Pengurangan bahan ringan: Penjimatan berat 10% -25% selepas pemangkasan, sesuai untuk peralatan mudah alih (mis., Paip bahan bakar dalam drone).

Aplikasi biasa:

l Paip kompak dalam petak enjin automotif (mis., Volkswagen MQB Platform EA888 enjin).

l Susun atur asimetrik dalam sistem hidraulik penerbangan (mis., Airbus A350 Fuselage Piping).

l Sambungan dalaman untuk ruang peralatan semikonduktor (dipangkas untuk mengelakkan lengan robot yang mengendalikan wafer).

Logik Pemilihan (berdasarkan piawaian ISO 5211 dan GB/T 9119)

Langkah 1: Mengutamakan keadaan operasi

Jenis Beban:

l Senario getaran/kesan → Memilih bebibir persegi (ketegaran lenturan tinggi).

l Tekanan seragam/keperluan pengedap tinggi → bebibir bulat (permukaan pengedap standard).

l Kekangan ruang/keperluan ringan → bebibir yang dipangkas (mengelakkan pelepasan tersuai).

Ciri -ciri Sederhana:

l Cecair menghakis → bebibir bulat (proses lapisan/penyaduran matang).

l Gas suhu tinggi → bebibir persegi (pampasan pengembangan terma bolt unggul).

Langkah 2: Padankan keadaan pemasangan

Morfologi objek yang disambungkan:

l Bekas persegi/bingkai → persegi Galas pepejal-lubricating bebibir (Mengurangkan kepingan peralihan).

l Pipelin Pekeliling/Peralatan Berputar → Beban Pekeliling (Coaxiality Tinggi).

l Dewan peralatan yang tidak teratur → bebibir yang dipangkas (pemasangan setempat).

Kekerapan penyelenggaraan:

l Pembongkaran frekuensi tinggi → bebibir bulat (keserasian alat standard).

l Enkapsulasi satu kali → bebibir yang dipangkas (penggunaan ruang yang diprioritaskan).

Langkah 3: Menilai kos dan rantaian bekalan

l Pengeluaran besar -besaran: bebibir bulat (inventori piawai, masa memimpin perolehan ≤3 hari).

l Penyesuaian kecil-batch: bebibir persegi/dipangkas (pemesinan CNC, masa utama 7-15 hari).

l Persekitaran yang melampau: Laut Deep-Sea/Aeroangkasa → bebibir bulat (proses pemalsuan aloi titanium matang).

Perbandingan data aplikasi industri (2020-2024)

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. , pengeluar profesional galas gelongsor, boleh merancang bebibir dalam pelbagai bentuk yang disesuaikan dengan keadaan operasi anda, melindungi keperluan pengeluaran anda. Untuk pertanyaan produk tersuai, sila hubungi kami di [email protected] .
