Kenapa tembaga kekuatan tinggi bahan asas arus perdana untuk lengan tembaga grafit?

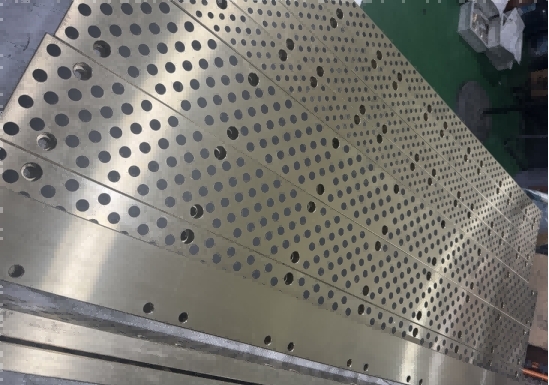

Tembaga kekuatan tinggi (terutamanya Zcuzn25al6fe3mn3 atau gred yang serupa, juga dikenali sebagai "tembaga berkekuatan tinggi" atau "tembaga aluminium") telah menjadi bahan asas arus perdana untuk lengan tembaga grafit Oleh kerana keseimbangan kekuatan, kekerasan, rintangan haus, rintangan kakisan, keberkesanan kos, dan fleksibiliti. Berikut adalah analisis terperinci mengenai sebab -sebabnya:

1. Kekuatan dan kekerasan yang tinggi (kunci untuk kapasiti beban beban)
Mekanisme pengukuhan:

• Aluminium (AL): Membentuk fasa β-fasa keras (sebatian intermetallic cuznal), dengan ketara meningkatkan kekuatan dan kekerasan matriks.
• Besi (Fe): Membentuk zarah-zarah yang kaya dengan besi halus yang menyebarkan sempadan bijirin, memperbaiki bijirin, dan menghalang pergerakan kehelan, dengan itu meningkatkan kekuatan, kekerasan, dan rintangan memakai.
• Mangan (MN): Meningkatkan penyelesaian penyelesaian pepejal dan meningkatkan prestasi kerja yang panas.

• Kesan:

Tembaga berkekuatan tinggi mempunyai kekuatan mampatan (biasanya> 600 MPa) dan kekerasan Brinell (HB> 150) yang jauh lebih tinggi daripada tembaga biasa (mis., H62) dan beberapa gangsa utama.

Ini membolehkan ia menahan beban yang lebih tinggi dan mencegah penonjolan lajur grafit yang berlebihan atau kegagalan di bawah keadaan PV (tekanan × halaju) yang tinggi disebabkan oleh ubah bentuk matriks.

2. Rintangan haus yang sangat baik (sinergistik dengan grafit)

Rintangan memakai matriks: Fasa yang kaya dengan besi dan β-fasa memberikan ketahanan yang sangat baik untuk memakai kasar dan pelekat, melindungi matriks dari calar atau membajak.
Peranan Grafit: Grafit tertanam menyediakan pelinciran pepejal, mengurangkan pekali geseran dan kecenderungan pelekat.
Kesan Sinergi: Matriks keras menyokong lajur grafit, mencegah keruntuhan berlebihan di bawah tekanan, manakala grafit mengurangkan memakai pada matriks itu sendiri. Ini "kombinasi keras-lembut" adalah kelebihan teras galas lubricating diri, dan matriks keras tembaga berkekuatan tinggi adalah penting untuk kejayaan reka bentuk ini.

3. Rintangan kakisan yang baik (memastikan fleksibiliti)

Peranan aluminium: Membentuk filem passivation aluminium oksida (Al₂o₃) di permukaan, meningkatkan ketahanan terhadap kakisan dari atmosfera, air laut, asid lemah, dan pangkalan yang lemah.
Perbandingan: Walaupun rintangan kakisannya lebih rendah daripada tembaga tulen atau gangsa timah, ia jauh melebihi tembaga biasa (mis., H62), menjadikannya sesuai untuk kebanyakan persekitaran perindustrian (tidak termasuk asid dan pangkalan yang kuat), automotif, jentera pembinaan, dan aplikasi laut.
Keberkesanan kos: Berbanding dengan bronzes timah yang mahal (mis., ZcUSN5PB5ZN5) atau aloi berasaskan nikel, tembaga berkekuatan tinggi menawarkan kos yang lebih rendah semasa memenuhi keperluan rintangan kakisan.

4. Keberkesanan Kos Tertak (Kelebihan Teras)
Kos bahan mentah yang rendah:

Terutamanya terdiri daripada tembaga (Cu) dan zink (Zn), dengan zink menjadi lebih murah daripada unsur -unsur aloi seperti Tin (SN), Lead (Pb), dan nikel (Ni).
Berbanding dengan bronzes timah (dengan kandungan timah 5-10%) dan gangsa memimpin (dengan kos timah yang tinggi), tembaga berkekuatan tinggi menawarkan kos unit yang jauh lebih rendah.

Proses yang baik:

Sesuai untuk metalurgi serbuk (proses pembuatan arus perdana): kebolehkerjaan serbuk yang sangat baik, kebolehmampatan, dan sinteriliti memudahkan pencetakan mudah dan pengeluaran besar -besaran.
Juga sesuai untuk pemutus dan pemesinan.
Pematuhan Prestasi Komprehensif: Memenuhi kekuatan, rintangan haus, dan keperluan rintangan kakisan bagi kebanyakan keadaan operasi pada kos yang optimum.

5. Kekonduksian terma yang baik (penting untuk pelesapan haba)

Aloi berasaskan tembaga sememangnya mempunyai kekonduksian terma yang sangat baik (jauh lebih tinggi daripada keluli atau galas berasaskan besi).
Pelepasan haba yang tepat pada masanya dari geseran menghalang terlalu panas setempat, yang boleh mengakibatkan kegagalan pelinciran (pengoksidaan grafit) atau melembutkan bahan, penting untuk mengekalkan operasi galas yang stabil.

6. Keserasian dengan grafit dan proses penyesuaian

Pemadanan Pengembangan Thermal: Perbezaan dalam pekali pengembangan terma antara tembaga dan grafit berkekuatan tinggi adalah agak dikawal (berbanding dengan bahan berasaskan aluminium atau berasaskan besi), mengurangkan tekanan antara muka dan risiko detasmen semasa turun naik suhu.

7. Fleksibiliti Tinggi (meliputi keadaan beban yang paling sederhana hingga berat)

Lengan tembaga grafit berasaskan tembaga tinggi sesuai untuk pelbagai senario:

Beban sederhana hingga tinggi: Jentera Pembinaan (penggalian lengan pin penggalian), jentera pertanian, peralatan metalurgi, mesin pengacuan suntikan, dll.
Kelajuan sederhana hingga rendah: Penggelek penghantar, engsel, mekanisme stereng.
Persekitaran yang menghakis: Sistem kemudi marin, jentera pelabuhan, peralatan rawatan air.
Pelinciran bebas penyelenggaraan/minyak rendah: Kawasan di mana kerapian adalah tidak praktikal (mis., Sendi platform kerja udara, galas jambatan).

Perbandingan dengan bahan berasaskan tembaga lain
Tin gangsa (mis., Zcusn5pb5Zn5):

Kelebihan: Rintangan kakisan yang lebih baik dan rintangan haus yang sangat baik (terutamanya dengan plumbum untuk pengurangan geseran yang baik).
Kekurangan: Kos yang tinggi (disebabkan oleh timah mahal), secara amnya lebih rendah kekuatan dan kekerasan daripada tembaga kekuatan tinggi (terutamanya tanpa pengukuhan besi-Mangan). Digunakan dalam aplikasi yang lebih premium atau tahan karat.

Lead Bronze (mis., ZCUPB10SN10):

Kelebihan: Kebolehpercayaan yang luar biasa, kesesuaian, dan keupayaan anti-rampasan, sesuai untuk beban dan kesan yang sangat tinggi.
Kekurangan: Kos tinggi, pemisahan plumbum, sekatan alam sekitar, dan kekuatan dan kekerasan yang lebih rendah. Digunakan dalam galas crankshaft enjin tugas berat, dll.

Tembaga biasa (mis., H62):

Kelebihan: Kos terendah.
Kekurangan: Kekuatan dan kekerasan yang rendah, rintangan haus yang lemah, dan rintangan kakisan purata, tidak dapat memenuhi keperluan beban sederhana hingga tinggi.

Kesimpulan: Sebab asas untuk populariti tembaga berkekuatan tinggi
Tembaga kekuatan tinggi mencapai keseimbangan kejuruteraan yang hampir sempurna di kalangan kekuatan tinggi, kekerasan tinggi, rintangan haus/kakisan yang baik, kekonduksian terma yang sangat baik, proses metalurgi serbuk unggul, dan kelebihan kos yang signifikan.

Ia menyediakan penyelesaian bahan asas yang paling kos efektif dan boleh dipercayai untuk galas lubricating diri di bawah beban sederhana hingga tinggi, kelajuan sederhana, dan persekitaran yang menghakis biasa, memenuhi permintaan teras untuk prestasi, jangka hayat, dan kos dalam kebanyakan aplikasi perindustrian.

Oleh itu, melainkan jika keadaan operasi yang melampau (mis., Asid dan asas yang kuat, suhu ultra tinggi, beban impak yang sangat tinggi) memerlukan aloi khas yang lebih mahal, lengan tembaga grafit berasaskan tembaga tinggi, dengan prestasi komprehensif dan keberkesanan kos yang luar biasa, menguasai pasaran.
