Unit slaid aluminium pelarasan kelegaan SCJ (termasuk sepanjang alur aci)

Unit slaid galas gerakan linear‌ ialah komponen mekanikal yang digunakan untuk gerakan linear, biasanya terdiri daripada tempat duduk tetap, galas gerakan linear dan gelang penahan. Fungsi utamanya adalah untuk menyediakan sokongan gerakan linear yang stabil, dan ia digunakan secara meluas dalam pelbagai peralatan mekanikal, seperti talian pengeluaran automatik, peralatan mesin, peralatan pengendalian, dll.

Mendapatkan sebut harga

PREV：Unit slaid aluminium SC/SC…L/SC…S NEXT：LMFM…L/LMKM…L/LMHM…L galas gerakan linear bebibir dua lebar tengah

pengenalan produk
Parameter
Keterangan Bahan
Hubungi Kami

Ciri-ciri Produk

1 Boleh bekerja untuk masa yang lama dalam keadaan bebas minyak.

2 Lebih sesuai untuk keadaan kerja berkelajuan rendah dan beban berat, dengan rintangan haus yang baik dan geseran yang sangat rendah.

3 Sesuai untuk situasi di mana filem minyak sukar dibentuk, seperti berbalas, berputar dan pergerakan terputus-putus.

4 Tahan kakisan dan pengoksidaan.

5 Bebas penyelenggaraan dan hayat perkhidmatan yang panjang.

Kenapa Pilih Bearing Tanpa Minyak

Kurangkan kos Pembuatan

Tidak perlu peranti bekalan minyak, lubang suntikan minyak atau minyak pemprosesan alur, yang boleh menjimatkan kos pembuatan.

Kurangkan Kos Operasi

Ia sangat mengurangkan penggunaan minyak pelincir, mengurangkan penyelenggaraan peralatan, dan mengelakkan bahaya tersembunyi yang disebabkan oleh bekalan minyak yang tidak mencukupi, mengurangkan dengan berkesan kos operasi.

Memendekkan Masa Reka Bentuk

Reka bentuk bebas minyak memudahkan struktur produk dan menjimatkan masa reka bentuk dengan berkesan. Kami profesional Pembekal ODM bagi Unit slaid aluminium pelarasan kelegaan SCJ (termasuk sepanjang alur aci)

Kondusif Kepada Perlindungan Alam Sekitar

Tiada kitar semula sisa minyak diperlukan, yang juga bermanfaat untuk perlindungan alam sekitar.

Medan Aplikasi

Suhu tinggi

· Kilang keluli

· Relau peleburan

· Peralatan pengeringan

· Ketuhar pembakar

· Pengawal haba

Kalis air

· Pintu empangan

·Pam air

· Struktur suis cecair

· Struktur luar pesisir

· Peralatan mesin dok dan kelodak

Industri kimia

· Kilang kimia

· Peralatan penyaduran elektrik

·Peralatan rawatan air sisa

· Jentera pencelupan

· Peralatan penapisan minyak dan kimia

Tenaga

·Kuasa angin

· Tenaga baharu

kapal

· Kren dek

· Sauh

· Penutup menetas

· Lengan kemudi

· Jentera pengangkat dan peralatan cincin angkat

Pembuatan Automobil

· Acuan setem

· Struktur kimpalan

· Mengecat dan mengeringkan garisan

· Tali pinggang penghantar logam

·Peralatan mesin

Industri berat

· Jentera kilang paip keluli

· Kilang tayar dan kertas

·Jana kuasa

·Menyambung togol jentera suntikan acuan

Pembinaan, Perlombongan, Pemuatan

· Pembancuh, pengisar, penumbuk

· Jentera pembinaan

· Peralatan perlombongan

·Menyambung galas rod

Jambatan dan Rel Angkat

· Galas jambatan

·Rasuk, jambatan, jambatan gantung

·Reaktor berkaitan tenaga nuklear

·Penjana wap

taip	Contoh pemasangan	Jenis bebibir	Panjang
Jenis Bebibir Standard		LMF	Bujang
		LMK	Bujang
		LMH	Bujang
Jenis Bebibir Dua Lebar		LMF…L	berganda
		LMK…L	berganda
		LMH…L	berganda
Jenis Bebibir Juruterbang		LMFP	Bujang
		LMKP	Bujang
		LMHP	Bujang
Jenis Bebibir Dua-Lebar-Kedudukan-Pilot		LMFP…L	berganda
		LMKP…L	berganda
		LMHP…L	berganda
Jenis Bebibir Dua-Lebar-Tengah		LMFM…L	berganda
		LMKM…L	berganda
		LMHM…L	berganda
Galas Lejang Bebibir		LBHR LBHRW	Bujang
		LBHS LBHSW	Bujang
		LBHC LBHCW	Bujang

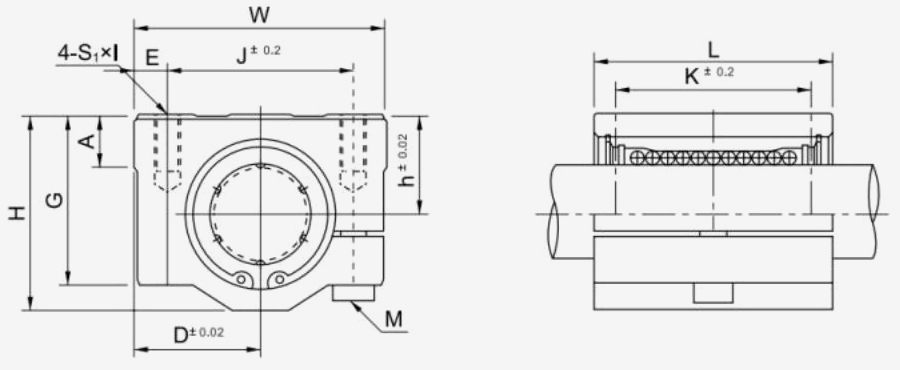

Model	Galas pelapik	Penarafan beban asas		Diameter aci mm	Dimensi (mm)												Berat badan (g)
Model	Galas pelapik	C N dinamik	Static Co N	Diameter aci mm	h	D	W	H	G	A	J	E	S1×I	K	L	M	Berat badan (g)
SCJ10UU	LM10UU-AJ	372	549	10	13	20	40	26	21	8.0	28	6.0	M5×12	21	35	M5	90
SCJ12UU	LM12UU-AJ	510	784	12	15	21	42	28	24	8.0	30.5	5.75	M5×12	26	36	M5	112
SCJ13UU	LM13UU-AJ	510	784	13	15	22	44	30	24.5	8.0	33	5.5	M5×12	26	39	M5	123
SCJ16UU	LM16UU-AJ	774	1,180	16	19	25	50	38.5	32.5	9.0	36	7.0	M5×12	34	44	M5	189
SCJ20UU	LM20UU-AJ	882	1,370	20	21	27	54	41	35	11	40	7.0	M6×12	40	50	M5	237
SCJ25UU	LM25UU-AJ	980	1,570	25	26	38	76	51.5	42	12	54	11	M8×18	50	67	M6	555
SCJ30UU	LM30UU- AJ	1,570	2,740	30	30	39	78	59.5	49	15	58	10	M8×18	58	72	M6	685
SCJ35UU	LM35UU-AJ	1,670	3,140	35	34	45	90	68	54	18	70	10	M8×18	60	80	M6	1,100
SCJ40UU	LM40UU-AJ	2,160	4,020	40	40	51	102	78	62	20	80	11	M10×25	60	90	M8	1,600
SCJ50UU	LM50UU-AJ	3,820	7,940	50	52	61	122	102	80	25	100	11	M10×25	80	110	M8	3,350

Komposisi dan Sifat Bahan
bahan	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Ketumpatan	8.0	8.9	7.8	8.9	8.0
Kekerasan HB	>210	>70	>150	>95	>250
Kekuatan Tegangan N/mm²	>750	>200	>600	>260	>800
Kekuatan Hasil N/mm²	>450	>90	>260	>150	>450
Pemanjangan%	>12	>15	>10	>৪	>800
Pekali Pengembangan Linear 10 ^-5 / ℃	1.9	1.8	1.6	1.8	1.9
Hadkan Suhu ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Maks. Muatkan N/mm²	100	60	50	70	120
Maks. Kelajuan (Kering) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Mampatan Ubah Bentuk Kekal 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
*Permintaan besar dengan bahan khas disediakan.

Pertukaran Bahan Asas
Kod Bahan	Jenama China GB1176-87	Antarabangsa ISO 1338	Jerman DIN	Jepun JIS	Amerika ASTM(UNS)	England BS	Itali JM	Syarat yang berkenaan
JDB Tuang Gangsa	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Beban tinggi, kelajuan rendah Biasa digunakan
JDB-1Gangsa	ZCuSn5 Pb5Zn5	GKuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Beban pertengahan, kelajuan rendah Biasa digunakan
JDB-2Gangsa	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Beban pertengahan, kelajuan pertengahan, Biasa digunakan
JDB-3Gangsa	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Beban pertengahan, kelajuan rendah, Biasa digunakan
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Lebih beban tinggi, kelajuan rendah, Beban tinggi digunakan

Pelincir Pepejal
Minyak pelincir	ciri-ciri	Aplikasi biasa
SL1 Tambah grafit	Rintangan yang sangat baik terhadap bahan kimia serangan dan geseran rendah, Had Suhu 400 ℃	Sesuai untuk mesin am dan di bawah atmosfera
SL4 tambah PTFE	Terendah dalam geseran dan kebaikan air Pelinciran, Had Suhu 300 ℃	Kapal, turbin hidraulik, turbin gas, dll.
