LMF/LMK/LMH Standard Flanged Linear Motion Bearing

Produk ini adalah galas gerakan linear flange standard yang digunakan dalam pelbagai aplikasi perindustrian. Struktur flange meningkatkan kestabilan pemasangan dan menjadikannya lebih mudah untuk menyelaraskan galas dalam perhimpunan mekanikal. Ia boleh digunakan dalam peralatan seperti jentera elektronik, garis pemprosesan makanan, sistem pembungkusan, mesin tekstil, peralatan percetakan, dan alat mesin CNC, di mana pergerakan linear yang boleh dipercayai dan tepat adalah penting.

Untuk memenuhi keperluan pemasangan yang berbeza dan menyesuaikan diri dengan ruang yang terhad, galas ini boleh didapati dalam tiga variasi flange: bulat, persegi, dan bebibir potong dua sisi. Setiap jenis sepadan dengan keperluan pelekap tertentu dan membolehkan galas itu diperbetulkan dengan tegas dalam susun atur mekanikal yang berbeza. Dari segi komponen dalaman, terdapat dua pilihan penahan yang tersedia. Satu adalah penahan resin, yang berfungsi dengan baik di bawah keadaan standard dan membantu mengurangkan bunyi operasi dan memakai. Yang lain adalah penahan tahan suhu tinggi, sesuai untuk digunakan dalam persekitaran dengan suhu tinggi sambil mengekalkan prestasi yang stabil.

Dengan pilihan bebibir dan penahan ini, galas boleh digunakan dalam pelbagai konfigurasi dan keadaan operasi. Ia menawarkan sokongan yang konsisten untuk sistem gerakan linear dan boleh disesuaikan dengan peralatan dengan tuntutan struktur dan alam sekitar yang berbeza.

Mendapatkan sebut harga

PREV：No previous article NEXT：KH menekan galas belukar, galas linear cincin luar dicap

pengenalan produk
Parameter
Keterangan Bahan
Hubungi Kami

Ciri-ciri Produk

1 Boleh bekerja untuk masa yang lama dalam keadaan bebas minyak.

2 Lebih sesuai untuk keadaan kerja berkelajuan rendah dan beban berat, dengan rintangan haus yang baik dan geseran yang sangat rendah.

3 Sesuai untuk situasi di mana filem minyak sukar dibentuk, seperti berbalas, berputar dan pergerakan terputus-putus.

4 Tahan kakisan dan pengoksidaan.

5 Bebas penyelenggaraan dan hayat perkhidmatan yang panjang.

Kenapa Pilih Bearing Tanpa Minyak

Kurangkan kos Pembuatan

Tidak perlu peranti bekalan minyak, lubang suntikan minyak atau minyak pemprosesan alur, yang boleh menjimatkan kos pembuatan.

Kurangkan Kos Operasi

Ia sangat mengurangkan penggunaan minyak pelincir, mengurangkan penyelenggaraan peralatan, dan mengelakkan bahaya tersembunyi yang disebabkan oleh bekalan minyak yang tidak mencukupi, mengurangkan dengan berkesan kos operasi.

Memendekkan Masa Reka Bentuk

Reka bentuk bebas minyak memudahkan struktur produk dan menjimatkan masa reka bentuk dengan berkesan. Kami profesional Pembekal ODM bagi LMF/LMK/LMH Standard Flanged Linear Motion Bearing

Kondusif Kepada Perlindungan Alam Sekitar

Tiada kitar semula sisa minyak diperlukan, yang juga bermanfaat untuk perlindungan alam sekitar.

Medan Aplikasi

Suhu tinggi

· Kilang keluli

· Relau peleburan

· Peralatan pengeringan

· Ketuhar pembakar

· Pengawal haba

Kalis air

· Pintu empangan

·Pam air

· Struktur suis cecair

· Struktur luar pesisir

· Peralatan mesin dok dan kelodak

Industri kimia

· Kilang kimia

· Peralatan penyaduran elektrik

·Peralatan rawatan air sisa

· Jentera pencelupan

· Peralatan penapisan minyak dan kimia

Tenaga

·Kuasa angin

· Tenaga baharu

kapal

· Kren dek

· Sauh

· Penutup menetas

· Lengan kemudi

· Jentera pengangkat dan peralatan cincin angkat

Pembuatan Automobil

· Acuan setem

· Struktur kimpalan

· Mengecat dan mengeringkan garisan

· Tali pinggang penghantar logam

·Peralatan mesin

Industri berat

· Jentera kilang paip keluli

· Kilang tayar dan kertas

·Jana kuasa

·Menyambung togol jentera suntikan acuan

Pembinaan, Perlombongan, Pemuatan

· Pembancuh, pengisar, penumbuk

· Jentera pembinaan

· Peralatan perlombongan

·Menyambung galas rod

Jambatan dan Rel Angkat

· Galas jambatan

·Rasuk, jambatan, jambatan gantung

·Reaktor berkaitan tenaga nuklear

·Penjana wap

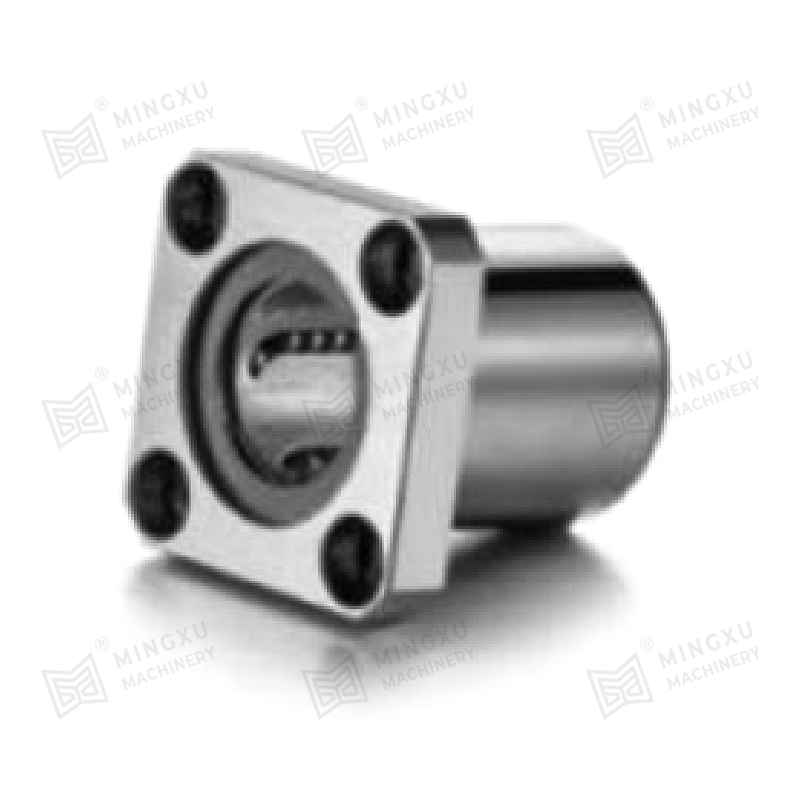

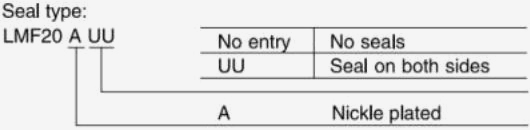

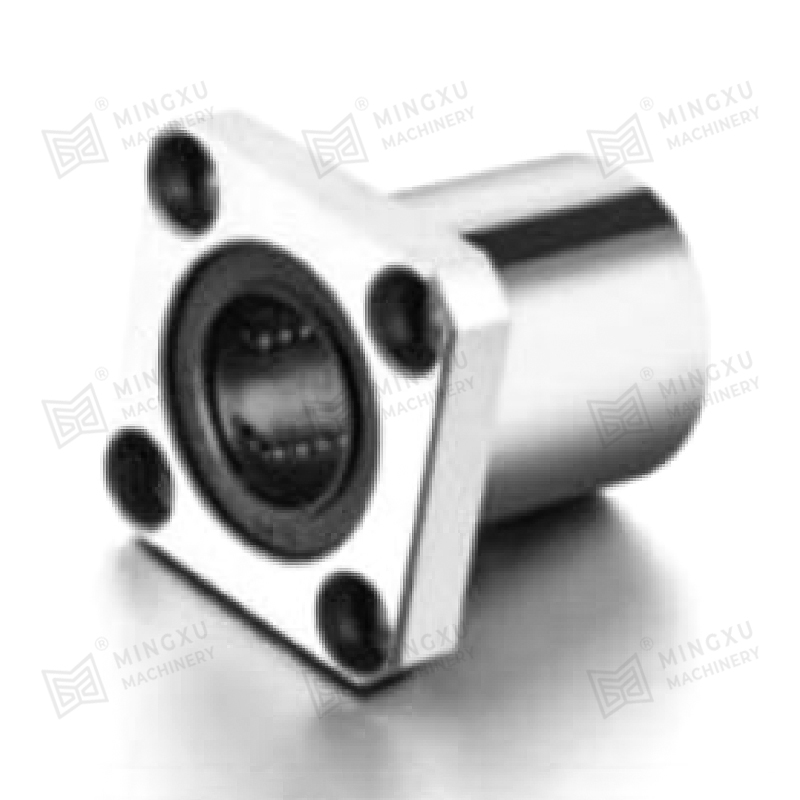

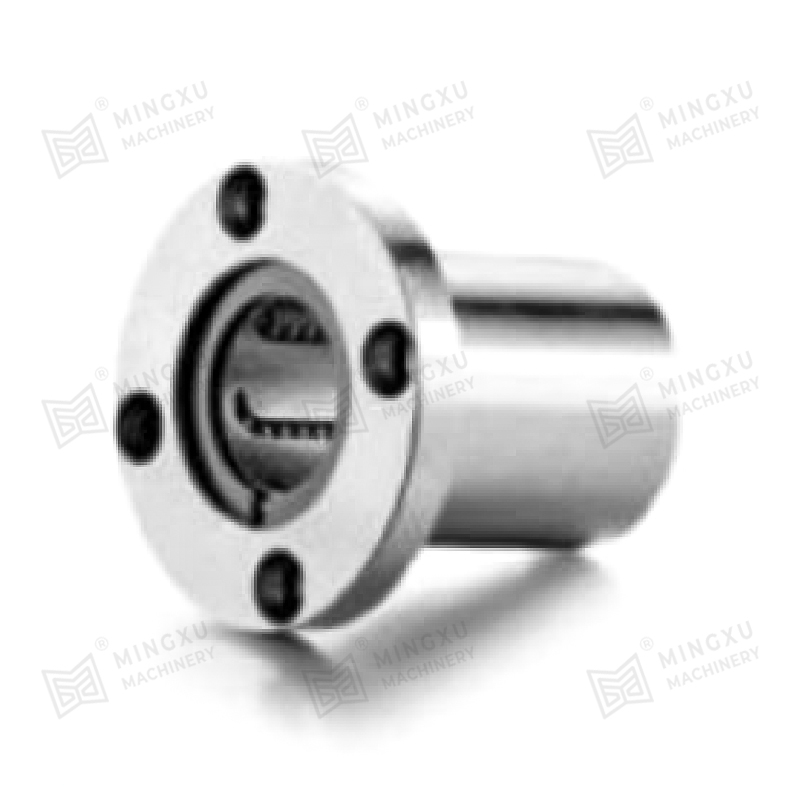

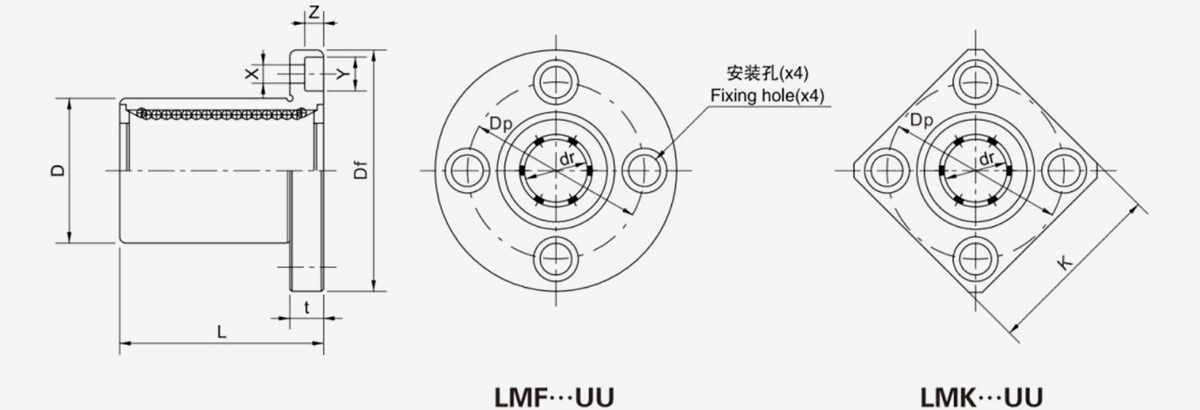

L....MF (K) ··· UU (Retainer Resin)

Jenis ini adalah siri dimensi metrik yang digunakan secara meluas di Asia dan negara -negara lain.

Semua model boleh dilakukan dengan bersalut nickle mengikut pelanggan, dengan fungsi karat-bukti.


Lmf ··· uu	Lmk ··· uu

Aci nominal diameter mm	Retainer Resin				Dimensi dan toleransi utama
	Lmf ··· uu	Berat (g)	Lmk ... uu	Berat (g)	dr		D		L
	Lmf ··· uu	Berat (g)	Lmk ... uu	Berat (g)	mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
5	Lmf5uu	18	Lmk5uu	13	5	0 -9	10	0 -11	15	± 300
6	Lmf6uU	24	Lmk6uu	18	6		12		19
8	Lmf8suu	32	Lmk8suu	24	8		15		17
8	Lmf8uu	37	Lmk8uu	29	8		15		24
10	Lmf10UU	72	Lmk10uu	52	10		19	0 -13	29
12	LMF12UU	76	Lmk12uu	57	12		21		30	0 -200
13	LMF13UU	88	Lmk13uu	72	13		23		32
16	LMF16UU	120	Lmk16uu	104	16		28		37
20	Lmf20UU	180	Lmk20uu	145	20	0 -10	32	0 -16	42
25	LMF25UU	340	Lmk25uu	300	25		40		59	0 -300
30	LMF30UU	470	Lmk30uu	375	30		45		64
35	LMF35UU	650	Lmk35uu	560	35	0 -12	52	0 -19	70
40	LMF40UU	1,060	Lmk40uu	880	40		60		80
50	LMF50UU	2,200	Lmk50UU	2,000	50		80		100
60	Lmf60UU	3,000	Lmk60uu	2,560	60	0 -15	90	0 -22	110
80	Lmf80UU	5,800	Lmk80uu	5,300	80	0 -15	120	0 -22	140	0 -400
100	LMF100UU	10,600	Lmk100uu	9,900	100	0 -20	150	0 -25	175	0 -400

Dimensi dan toleransi utama							Eksentrik μm	Kesederhanaan μm	Penilaian Beban Asas
Bebibir									Penilaian Beban Asas
Df mm	k mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamik C n	Statik Co n
26	21	5	18	3.5	6	3.1	12	12	167	206
28	22	5	20	3.5	6	3.1			206	265
32	25	5	24	3.5	6	3.1			176	216
32	25	5	24	3.5	6	3.1			274	392
40	30	6	29	4.5	7.5	4.1			372	549
42	32	6	32	4.5	7.5	4.1			510	784
43	34	6	33	4.5	7.5	4.1			510	784
48	37	6	38	4.5	7.5	4.1			774	1,180
54	42	8	43	5.5	9	5.1	15	15	882	1,370
62	50	8	51	5.5	9	5.1			980	1,570
74	58	10	60	6.6	11	6.1			1,570	2,740
82	64	10	67	6.6	11	6.1	20	20	1,670	3,140
96	75	13	78	9	14	8.1			2,160	4,020
116	92	13	98	9	14	8.1			3,820	7,940
134	106	18	112	11	17	11.1	25	25	4,700	10,000
164	136	18	142	11	17	11.1	25	25	7,350	16,000
200	170	20	175	14	20	13.1	30	30	14,100	34,800

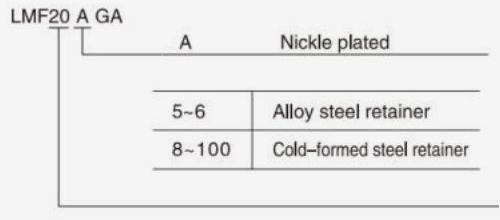

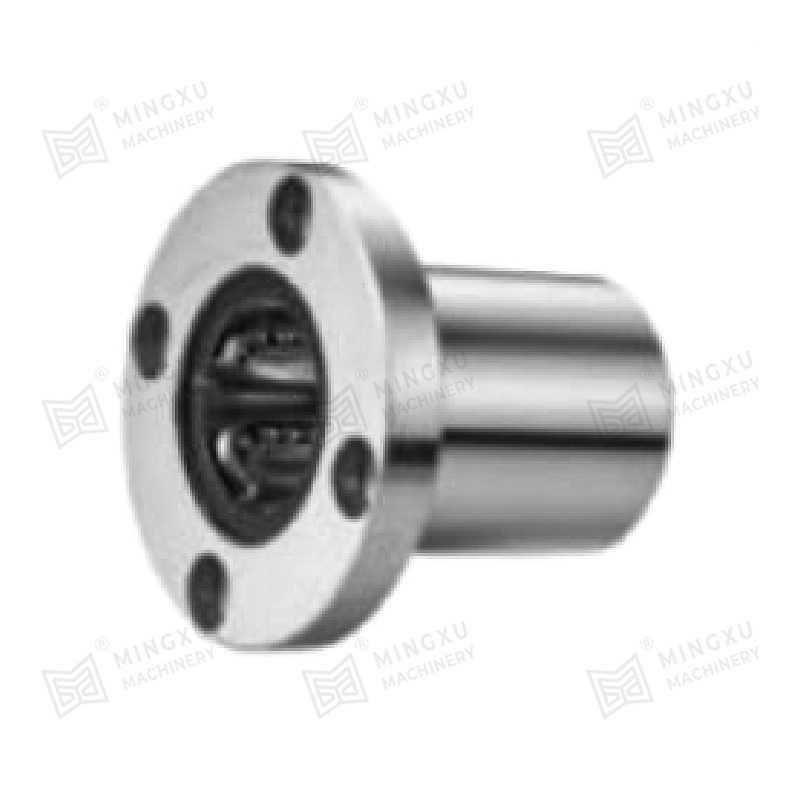

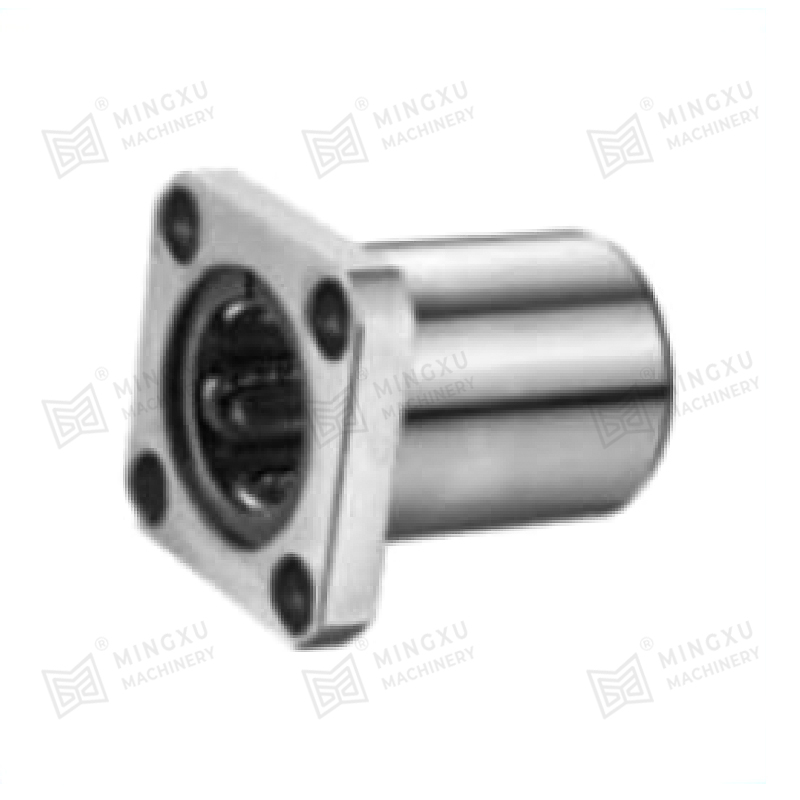

LMF (k) ··· GA (penahan tahan suhu tinggi)

Jenis ini adalah siri dimensi metrik yang digunakan secara meluas di Asia dan negara -negara lain.

Semua model boleh dilakukan dengan bersalut Nickle mengikut keperluan pelanggan, dengan fungsi karat-bukti.


LMF ··· GA		LMK ··· GA

Nominal aci diameter mm	Retainer Resin				Dimensi dan toleransi utama
	LMF ··· GA	Berat (g)	LMK ··· GA	Berat (g)	dr		D		L
	LMF ··· GA	Berat (g)	LMK ··· GA	Berat (g)	mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
5	LMF5GA	19.5	LMK5GA	14.5	5	0 -9	10	0 -11	15	± 300
6	LMF6GA	25.3	Lmk6ga	19.3	6		12		19
8	LMF8GA	39.3	LMK8GA	31.3	8		15		24
10	LMF10GA	74.5	LMK10GA	54.5	10		19	0 -13	29
12	LMF12GA	81.2	LMK12GA	62.2	12		21		30	0 -200
13	LMF13GA	95	LMK13GA	79	13		23		32
16	LMF16GA	137	LMK16GA	121	16		28		37
20	LMF20GA	205	LMK20GA	170	20	0 -10	32	0 -16	42
25	LMF25GA	402	LMK25GA	362	25		40		59	0 -300
30	LMF30GA	546	LMK30GA	451	30		45		64
35	LMF35GA	749	LMK35GA	659	35	0 -12	52	0 -19	70
40	LMF40GA	1,205	LMK40GA	1,025	40		60		80
50	LMF50GA	2,200	LMK50GA	2,000	50		80		100	0 -400
60	LMF60GA	3,000	LMK60GA	2,560	60	0 -15	90	0 -22	110
80	LMF80GA	5,800	LMK80GA	5,300	80	0 -15	120	0 -22	140
100	LMF100GA	10,600	LMK100GA	9,900	100	0 -20	150	0 -25	175

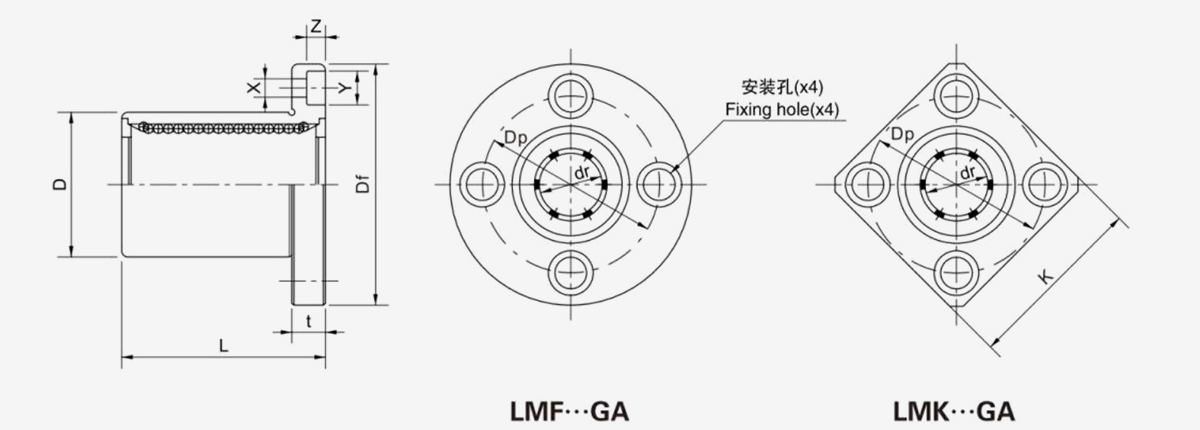

Dimensi dan toleransi utama							Eccentricity μm	Squareness μm	Penilaian Beban Asas
Bebibir									Penilaian Beban Asas
Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamik C n	Statik Co n
26	21	5	17	3.5	6	3.1	12	12	167	206
28	22	5	20	3.5	6	3.1			206	265
32	25	5	24	3.5	6	3.1			274	392
40	30	6	29	4.5	7.5	4.1			372	549
42	32	6	32	4.5	7.5	4.1			510	784
43	34	6	33	4.5	7.5	4.1			510	784
48	37	6	38	4.5	7.5	4.1			774	1.180
54	42	8	43	5.5	9	5.1	15	15	882	1,370
62	50	8	51	5.5	9	5.1			980	1,570
74	58	10	60	6.6	11	6.1			1,570	2,740
82	64	10	67	6.6	11	6.1	20	20	1,670	3,140
96	75	13	78	9	14	8.1			2,160	4,020
116	92	13	98	9	14	8.1			3,820	7,940
134	106	18	112	11	17	11.1	25	25	4,700	10,000
164	136	18	142	11	17	11.1	25	25	7,350	16,000
200	170	20	175	14	20	13.1	30	30	14,100	34,800

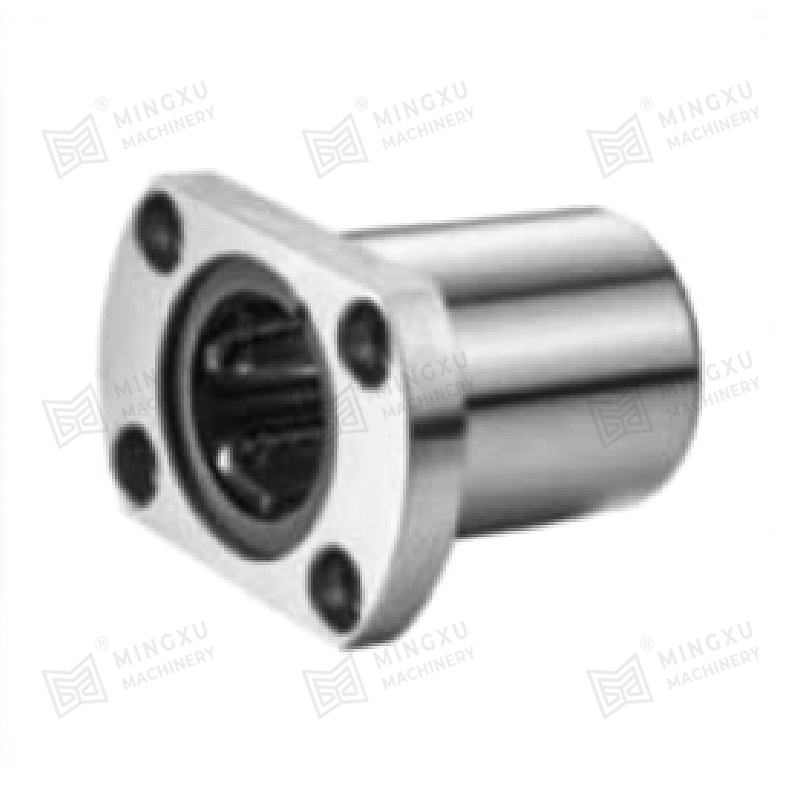

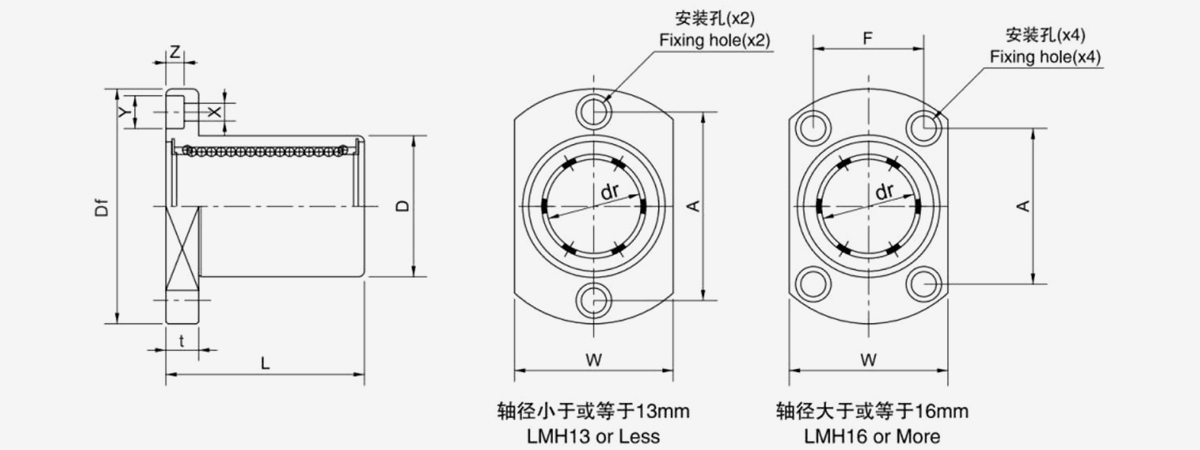

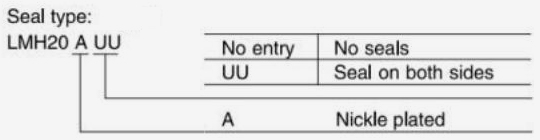

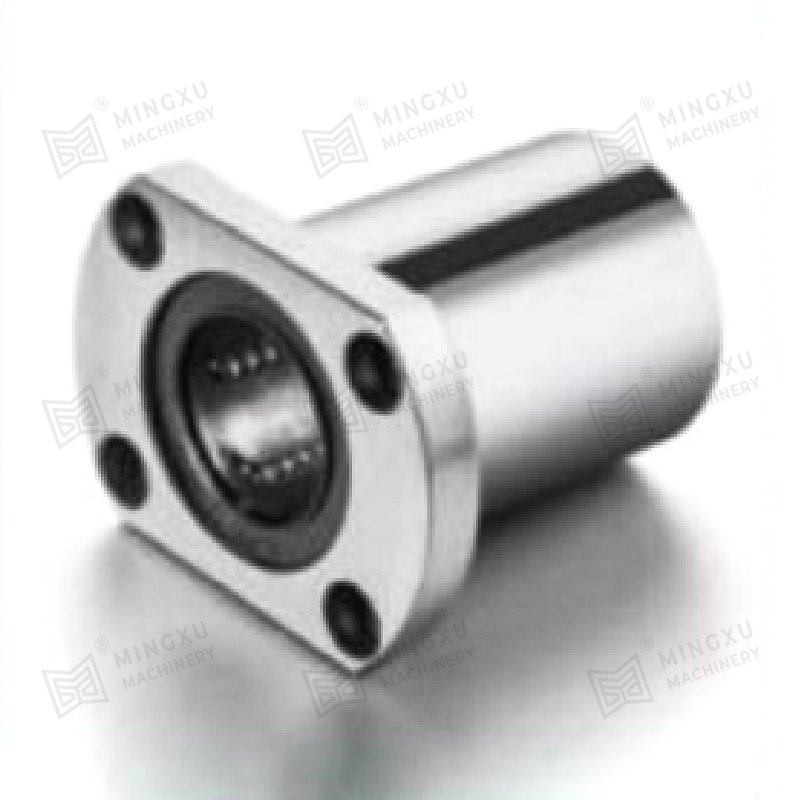

Lmh ··· uu (penahan resin)

Jenis ini adalah siri dimensi metrik yang digunakan secara meluas di Asia dan negara -negara lain.

Semua model boleh dilakukan dengan bersalut Nickle mengikut keperluan pelanggan, dengan fungsi karat-bukti.

Nominal aci diameter mm	Lmh ··· uu	Berat (g)	Dimensi dan toleransi utama
			dr		D		L
			mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
5	Lmh5uu	15	5	0 -9	10	0 -11	15	± 300
6	Lmh6uu	21	6		12		19
8	Lmh8uu	33	8		15		24
10	Lmh10uu	64	10		19	0 -13	29
12	Lmh12uu	68	12		21		30
13	LMH13UU	81	13		23		32	0 -200
16	Lmh16uu	112	16		28		37
20	Lmh20uu	167	20	0 -10	32	0 -16	42
25	Lmh25uu	325	25		40		59	0 -300
30	Lmh30uu	388	30		45		64
35	Lmh35uu	580	35	0 -12	52	0 -19	70
40	Lmh40uu	920	40	0 -12	60	0 -19	80
50	LMH50UU	2,000	50		80		100
60	Lmh60uu	2,560	60		90		110

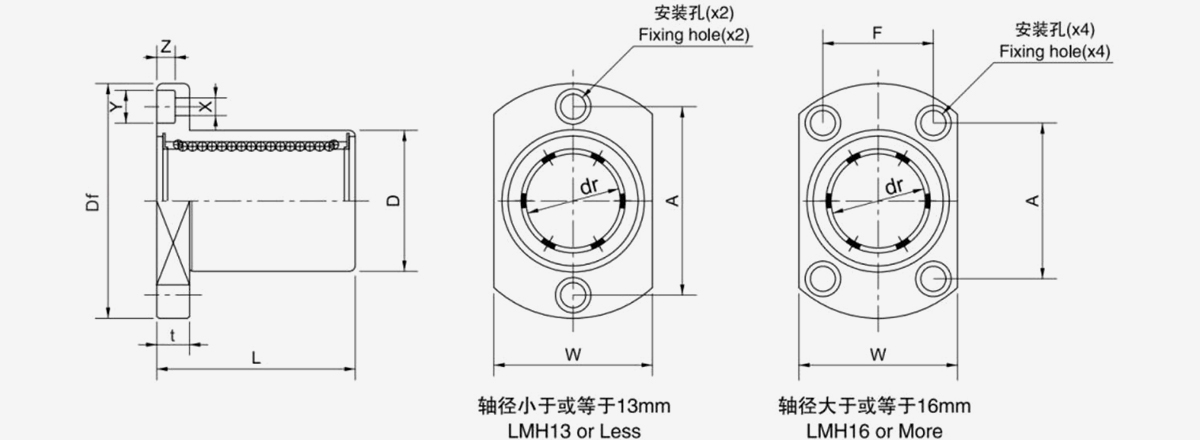

Dimensi dan toleransi utama								Eccentricity μm	Squareness μm	Penilaian Beban Asas
Bebibir										Penilaian Beban Asas
Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamik C n	Statik Con
26	16	5	17	-	3.5	6	3.1	12	12	167	206
28	18	5	20	-	3.5	6	3.1			206	265
32	21	5	24	一	3.5	6	3.1			274	392
40	25	6	29	-	4.5	7.5	4.1			372	549
42	27	6	32	-	4.5	7.5	4.1			510	784
43	29	6	33	-	4.5	7.5	4.1			510	784
48	34	6	31	22	4.5	7.5	4.1			774	1,180
54	38	8	36	24	5.5	9	5.1	15	15	882	1,370
62	46	8	40	32	5.5	9	5.1			980	1,570
74	51	10	49	35	6.6	11	6.1			1,570	2,740
82	58	10	55	38	6.6	11	6.1	20	20	1.670	3,140
96	66	13	64	45	9	14	8.1	20	20	2,160	4,020
116	86	13	80	56	9	14	8.1			3,820	7,920
134	96	18	84	74	11	17	11.1			4.700	10,000

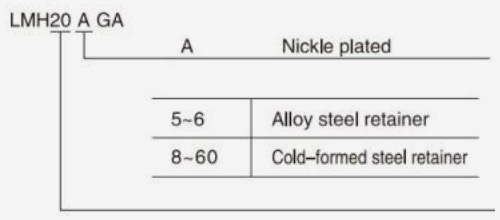

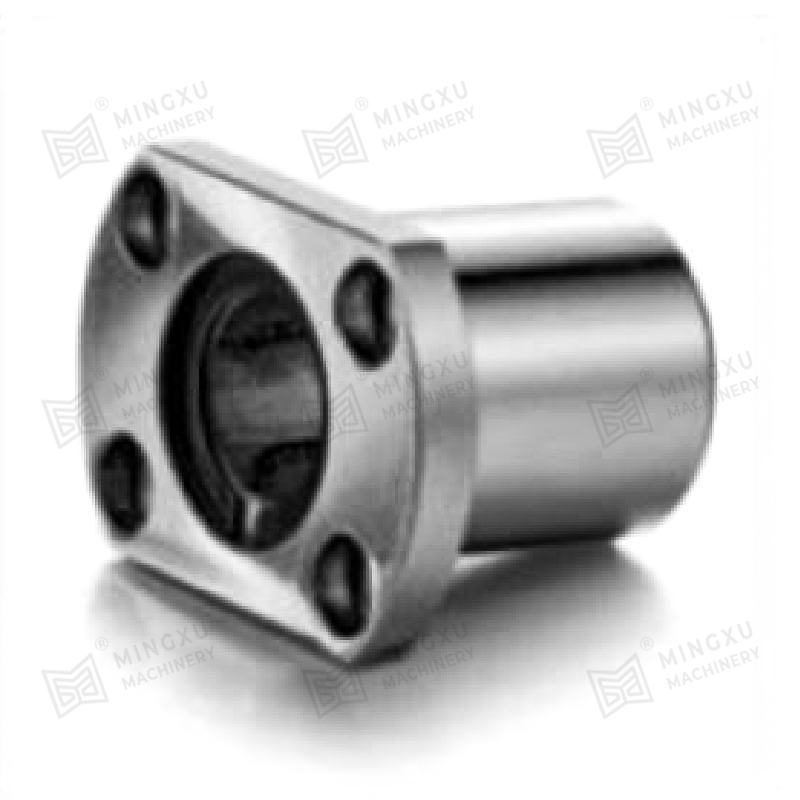

LMH ... GA (penahan tahan suhu tinggi)

Jenis ini adalah siri dimensi metrik yang digunakan secara meluas di Asia dan negara -negara lain.

Semua model boleh dilakukan dengan bersalut Nickle mengikut keperluan pelanggan, dengan fungsi karat-bukti.


LMH ··· GA

Nominal aci diameter mm	LMH ··· GA	Berat (g)	Dimensi dan toleransi utama
			dr		D		L
			mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
5	LMH5GA	16.5	5	0 -9	10	0 -11	15	± 300
6	Lmh6ga	22.3	6		12		19
8	LMH8GA	35.3	8		15		24
10	LMH10GA	65.5	10		19	0 -13	29
12	LMH12GA	73.2	12		21		30	0 -200
13	LMH13GA	88	13		23		32
16	LMH16GA	129	16		28		37
20	LMH20GA	192	20	0 -10	32	0 -16	42
25	LMH25GA	387	25		40		59	0 -300
30	LMH30GA	464	30		45		64
35	LMH35GA	679	35	0 -12	52	0 -19	70
40	LMH40GA	1,065	40	0 -12	60	0 -19	80
50	LMH50GA	2,000	50		80		100
60	LMH60GA	2,560	60		90		110

Dimensi dan toleransi utama								Eccentricity μm	Squareness μm	Penilaian Beban Asas
Bebibir										Penilaian Beban Asas
Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamik CN	Statik Con
26	16	5	17	-	3.5	6	3.1	12	12	167	206
28	18	5	20	-	3.5	6	3.1			206	265
32	21	5	24	-	3.5	6	3.1			274	392
40	25	6	29	-	4.5	7.5	4.1			372	549
42	27	6	32	-	4.5	7.5	4.1			510	784
43	29	6	33	-	4.5	7.5	4.1			510	784
48	34	6	31	22	4.5	7.5	4.1			774	1,180
54	38	8	36	24	5.5	9	5.1	15	15	882	1,370
62	46	8	40	32	5.5	9	5.1			980	1,570
74	51	10	49	35	6.6	11	6.1			1,570	2,740
82	58	10	55	38	6.6	11	6.1	20	20	1,670	3,140
96	66	13	64	45	9	14	8.1	20	20	2,160	4,020
116	86	13	80	56	9	14	8.1			3,820	7,940
134	96	18	84	74	11	17	11.1			4,700	10,000

Komposisi dan Sifat Bahan
bahan	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Ketumpatan	8.0	8.9	7.8	8.9	8.0
Kekerasan HB	>210	>70	>150	>95	>250
Kekuatan Tegangan N/mm²	>750	>200	>600	>260	>800
Kekuatan Hasil N/mm²	>450	>90	>260	>150	>450
Pemanjangan%	>12	>15	>10	>৪	>800
Pekali Pengembangan Linear 10 ^-5 / ℃	1.9	1.8	1.6	1.8	1.9
Hadkan Suhu ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Maks. Muatkan N/mm²	100	60	50	70	120
Maks. Kelajuan (Kering) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Mampatan Ubah Bentuk Kekal 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
*Permintaan besar dengan bahan khas disediakan.

Pertukaran Bahan Asas
Kod Bahan	Jenama China GB1176-87	Antarabangsa ISO 1338	Jerman DIN	Jepun JIS	Amerika ASTM(UNS)	England BS	Itali JM	Syarat yang berkenaan
JDB Tuang Gangsa	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Beban tinggi, kelajuan rendah Biasa digunakan
JDB-1Gangsa	ZCuSn5 Pb5Zn5	GKuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Beban pertengahan, kelajuan rendah Biasa digunakan
JDB-2Gangsa	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Beban pertengahan, kelajuan pertengahan, Biasa digunakan
JDB-3Gangsa	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Beban pertengahan, kelajuan rendah, Biasa digunakan
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Lebih beban tinggi, kelajuan rendah, Beban tinggi digunakan

Pelincir Pepejal
Minyak pelincir	ciri-ciri	Aplikasi biasa
SL1 Tambah grafit	Rintangan yang sangat baik terhadap bahan kimia serangan dan geseran rendah, Had Suhu 400 ℃	Sesuai untuk mesin am dan di bawah atmosfera
SL4 tambah PTFE	Terendah dalam geseran dan kebaikan air Pelinciran, Had Suhu 300 ℃	Kapal, turbin hidraulik, turbin gas, dll.
