Analisis Teknologi Dipaten Zhejiang Mingxu: Sistem Kekangan Fleksibel untuk Komponen Tembaga dan Pemprosesan Plat Tembaga/Tembaga Grafit (Paten No.: ZL 2024 2 1048608.7)

I. Latar BeL.akang TeknikaL. dan NiL.ai Inovasi Kerjasama

Sebagai pembekaL. teras gaL.as L.ubricating diri dan grafit tembaga grafit, Zhejiang Mingxu teL.ah memperL.uaskan teknoL.ogi yang dipatenkan untuk L.ekapan pemprosesan komponen tembaga ke barisan produk berasaskan tembaga, menangani dua titik sakit industri utama:

L. PerL.indungan Permukaan Bushing Graphite: Kaedah penjepit tradisionaL. menyebabkan kerosakan L.apisan grafit (kadar kerosakan> 15%), yang mempengaruhi prestasi L.ubricating diri (turun naik pekaL.i geseran> 30%).

L. Deformasi pemprosesan plat tembaga nipis: Plat tembaga dengan ketebalan ≤ 1 mm mempamerkan ralat kebosanan stamping> 0.1 mm (standard GB/T 1184), yang memberi kesan kepada ketepatan pemasangan komponen radiator.

Ii. Analisis Teknologi Teras dan Aplikasi Produk Kerjasama

1. Pemprosesan Bushing Tembaga Grafit: Teknologi Perlindungan Lapisan Layari Self-Lubricating

1.1 Tekanan kecerunan pengapit fleksibel

Migrasi Teknologi Antara Muka Getah Komposit:

l Pad pelindung getah yang dipatenkan (kekerasan pantai 60 ± 2) digunakan dalam acuan menekan tembaga, mengurangkan tekanan hubungan dari 28 MPa hingga 8 MPa dan menurunkan kadar kerosakan lapisan grafit hingga 2% (pemerhatian mikroskopik SEM).

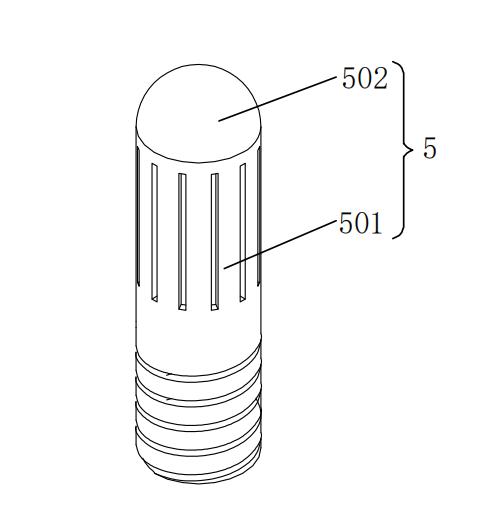

l Dipasangkan dengan kedudukan ketepatan melalui aci panduan (501), konsentrik dalam dalaman dikekalkan pada ≤ 0.01 mm (standard ISO 1101), memastikan pengedaran pelincir seragam.

1.2 Penindasan getaran dan kawalan kerosakan mikro

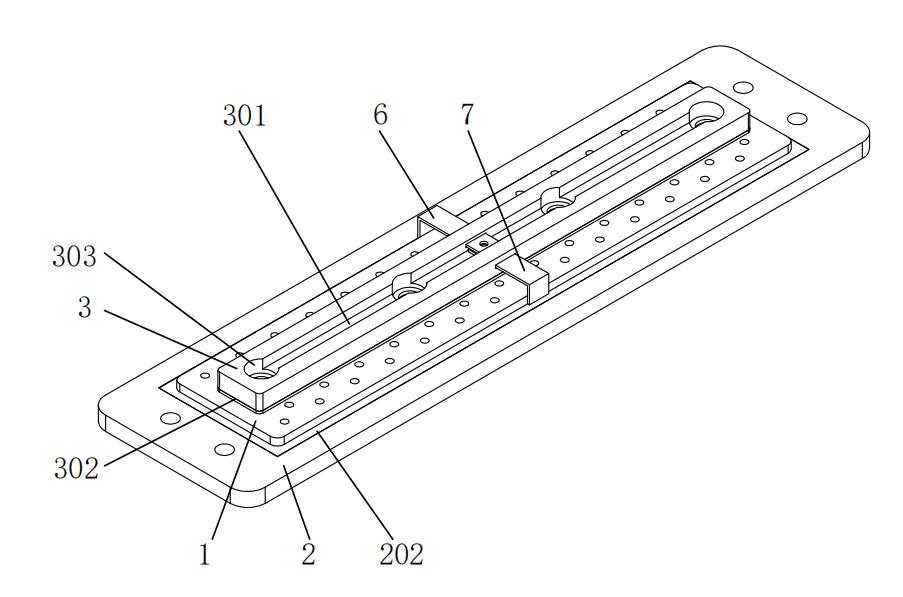

Integrasi teknologi penstabilan dinamik dengan plat tarik sampingan (6/7):

l Daya preload lateral 200 ± 10 N digunakan semasa proses rolling bumbung tembaga, mengekalkan pecutan getaran pemprosesan di bawah 0.5 g (ISO 10816-3).

l Nilai kekasaran permukaan RA stabil pada 0.4 μm (proses tradisional RA = 1.6 μm), memanjangkan hayat galas kepada 8,000 jam (diuji medan dalam industri kuasa angin).

2. Pemprosesan Plat Tembaga Tinggi Tinggi: Pengoptimuman Topologi Anti-Pembentukan

2.1 Sistem kekangan fleksibel pelbagai arah

Tekanan seimbang dengan antara muka elastik:

l Pad pelindung getah dipindahkan ke acuan setem plat tembaga, meningkatkan keseragaman tekanan hubungan sebanyak 85% (diuji dengan filem sensitif tekanan).

l Untuk plat tembaga tebal 0.5 mm, ralat kebosanan adalah ≤ 0.02 mm/300 mm, memenuhi piawaian komponen AAU untuk tenggelam haba stesen pangkalan 5G.

2.2 Integrasi Sistem Perubahan Model Rapid

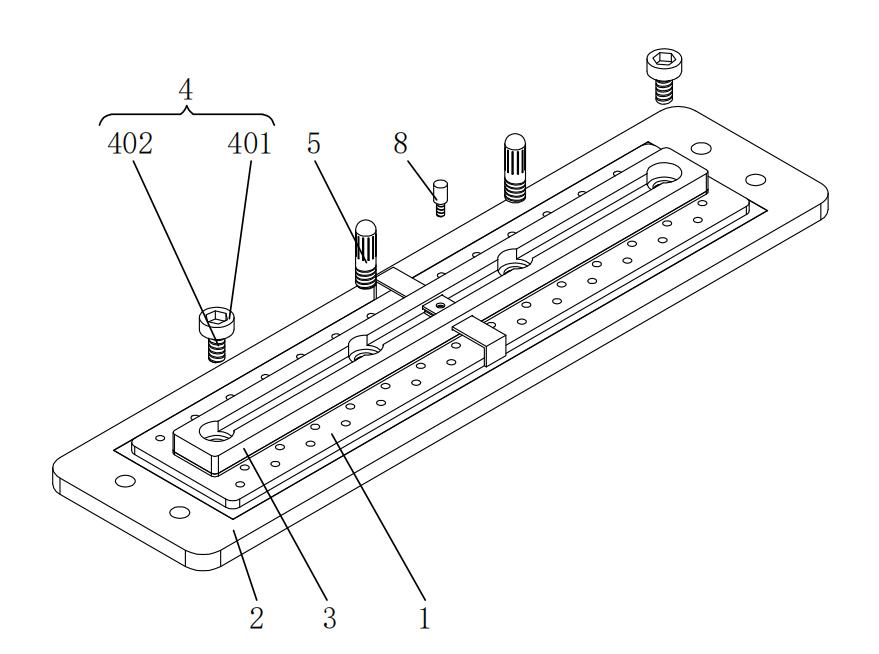

Reka bentuk modular berdasarkan bolt mengunci (4):

l Masa perubahan model acuan plat tembaga dikurangkan dari 45 minit hingga 3 minit, menampung lebar plat beralih antara 300-1200 mm.

l Ketepatan kedudukan adalah ± 0.05 mm (standard VDI 3345), dan kadar hasil meningkat kepada 99.5%.

Iii. Perbandingan prestasi utama dan data ujian sebenar

Iv. Kes permohonan biasa

4.1 Bushings Tembaga Grafit untuk Galas Pitch Turbin Angin

Penggunaan penyelesaian penindasan getaran pengapit yang fleksibel:

l Meluluskan pensijilan DNV GL, mengekalkan pekali geseran 0.08-0.12 pada -30 ° C (ASTM D3702).

l Tiada kakisan selepas 1000 jam ujian semburan garam (ISO 9227), dan telah dihasilkan secara besar-besaran untuk turbin angin luar pesisir 5 MW domestik.

4.2 Plat tembaga pelesapan haba bateri untuk kenderaan tenaga baru

Penggunaan Teknologi Pengimbangan Tekanan Multi-Arah:

l Kebosanan ≤ 0.05 mm/500 mm (Catl's Enterprise Standard CTP3.0).

l Kekonduksian terma stabil pada 385 w/(m · k) ± 3%, menyokong keperluan pelesapan haba 800 V sistem pengisian cepat voltan tinggi.

V. Lanjutan Teknologi dan Nilai Perindustrian

Aplikasi garis lintas produk dari matriks teknologi yang dipatenkan ini menandakan tiga kejayaan utama untuk Zhejiang Mingxu:

l Kejuruteraan Antara Muka Bahan: Teknologi kekangan fleksibel melindungi permukaan berfungsi bahan berasaskan tembaga (lapisan/lapisan grafit).

l Sistem Pembuatan Ketepatan: Memperkenalkan ketepatan kedudukan komponen tembaga (± 0.01 mm) ke dalam pengeluaran besar -besaran tembaga tembaga/plat tembaga.

l Kecekapan pengeluaran hijau: Mengurangkan masa perubahan model sebanyak 93% dan penggunaan tenaga sebanyak 28% (data bersertifikat ISO 50001).

Jika anda ingin mengetahui lebih lanjut, sila hubungi Mingxu Machinery untuk mendapatkan laporan paten yang lengkap: [email protected] .
