Analisis Teknologi Paten Zhejiang Mingxu: Sistem Penindasan Getaran Teguh-Flexible untuk Putih Long (Paten No.: ZL 2024 2 1169223.6)

Latar belakang teknikal dan titik sakit industri

Dalam perubahan ketepatan komponen aci panjang (seperti aci pemacu dan skru plumbum), alat pemusnahan tetap tunggal tradisional mengalami dua isu teras:

● Penindasan perbualan yang tidak mencukupi: Akhir yang menggalakkan alat getaran pengalaman dengan amplitud antara 10 hingga 50μm di bawah pengujaan daya pemotongan ( Sumber: int. J. Mach. Alat Manuf. 2021, 167, 103767 ), yang membawa kepada kemerosotan dalam kelebihan permukaan (nilai WT) sehingga 6.3μm (seperti piawaian ISO 4287);

● Kekakuan dinamik yang tidak seimbang: Apabila pemesinan aci panjang dengan nisbah panjang ke diameter (l/d) lebih besar daripada 5, kekakuan modal sistem jatuh di bawah 800N/μm, mencetuskan perbualan regeneratif (seperti dianalisis melalui teori getaran DIN 1311).

Analisis inovasi teknologi teras

I. Senibina Peningkatan Kekuatan Dinamik Multi-Peringkat

1.1 Sistem Sokongan Gelung Dual-Cleosed

Modul Sokongan Utama:

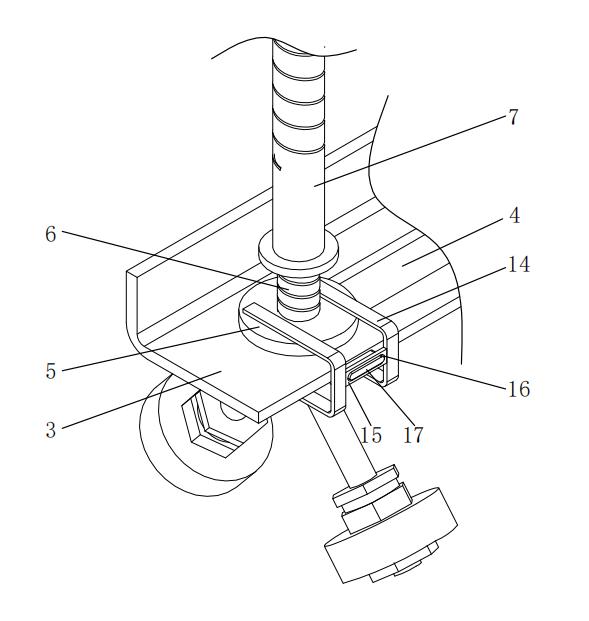

● Rod sokongan (7) dibuat dari 40CR yang dipadamkan dan keluli yang dipadamkan, yang menampilkan benang luaran M16 × 2 yang pasangan dengan kacang tetap (8), mencapai daya preload 1200 ± 50n;

● Melalui analisis unsur terhingga, jarak sokongan optimum ditentukan untuk L/3 (di mana L ialah panjang alat putaran), meningkatkan frekuensi semula jadi pesanan pertama hingga 245Hz (berbanding dengan 82Hz dalam struktur tradisional).

Modul Penstabilan Auxiliary:

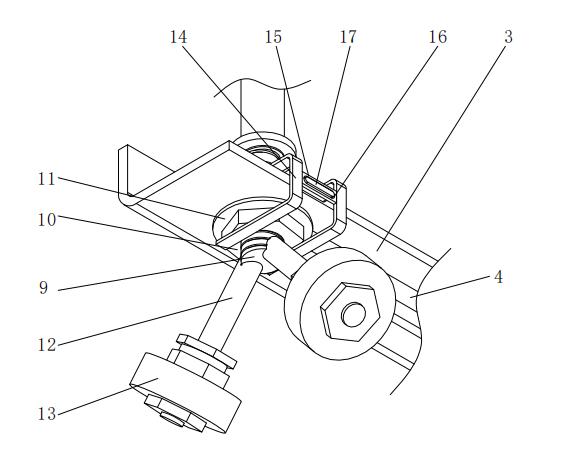

● Roda sokongan tambahan (13) dibina dari keluli galas GCR15, dengan sudut sentuhan 60 ° ± 1 °. Tekanan hubungan dioptimumkan kepada 150-200MPA menggunakan teori hubungan Hertzian;

● Ujian getaran (mengikut ISO 10816-3) mendedahkan bahawa, di bawah keadaan operasi N = 1500rpm, amplitud dikurangkan kepada 3μm (berbeza dengan> 15μm dalam struktur tradisional).

1.2 Mekanisme Pelarasan Ketepatan

● Pelarasan aci berulir (6) menggunakan benang trapezoid dua kali ganda (TR20 × 4p8), yang, bersempena dengan mesin basuh anti-slip (11) (memaparkan pekali geseran μ = 0.12), membolehkan kadar mikro-mikro sebanyak 0.025mm setiap revolusi;

● Kurungan kedudukan (14) dan pengapit pengapit (17) menggunakan H7/G6 yang sesuai, mencapai ketepatan kedudukan berulang ± 0.005mm.

Ii. Reka bentuk topologi penindasan getaran penyesuaian

2.1 mengoptimumkan pengoptimuman laluan penghantaran

● Cincin tetap (5) direka dengan struktur ribbed bulat, yang menampilkan kecerunan ketebalan dinding yang beralih dari 8mm hingga 12mm, mengakibatkan peningkatan 180% dalam kekakuan lenturan (disahkan melalui simulasi Ansys Workbench);

● Slot bergerak (4) mengamalkan reka bentuk lubang bujur (30 × 12mm), yang membolehkan ± 15mm pampasan mendatar, dan serasi dengan diameter aci dari φ20mm hingga φ80mm.

2.2 Struktur Peningkatan Redaman

● Bahagian dalam rod sokongan (7) diisi dengan pelekat redaman berasaskan silikon (dengan faktor kehilangan tanδ = 0.35), meningkatkan kadar pelemahan getaran kepada 22dB/s (seperti yang diuji mengikut piawaian ISO 10816);

● Plat penyambung melintang (15) dibina dari aloi aluminium 6061-T6, membentuk peredam massa yang ditala melalui slot pengapit (16) untuk menindas getaran frekuensi tinggi dalam julat 500-800Hz.

Jadual Perbandingan Parameter Teknikal Utama

Pengesahan senario pemesinan biasa

Kes 1: Skru Lead Precision Beralih

● Apabila pemesinan skru plumbum φ50 × 2000mm, kesilapan padang kumulatif adalah ≤5μm per 1000mm (memenuhi standard GB/T 17587.3);

● Kehidupan alat diperluaskan kepada 180 keping setiap canggih (berbanding dengan 80 keping setiap canggih dengan perkakas tradisional).

Kes 2: Pemesinan rod omboh silinder hidraulik

● Nilai kekasaran permukaan RA secara konsisten dikekalkan pada 0.4μm (memenuhi keperluan industri ≤0.8μm);

● Kecekapan pemesinan meningkat sebanyak 40% (disebabkan oleh getaran yang dikurangkan, membolehkan kadar suapan ditingkatkan dari 0.1mm/rev kepada 0.15mm/rev).

Paten ini mencapai kejayaan dalam penindasan getaran untuk pemesinan aci panjang melalui dua laluan teknologi: pengekangan dinamik multibodi dan reka bentuk kecerunan redaman. Disahkan melalui simulasi Multiphysics COMSOL, sistem mengurangkan tenaga getaran sebanyak 82% dalam jalur frekuensi 100-1000Hz, mencapai tahap penindasan getaran yang setanding dengan pemesinan pemutar enjin aero.

Jika anda ingin mengetahui lebih lanjut, sila hubungi Mingxu Machinery untuk mendapatkan laporan paten yang lengkap: [email protected] .
