Sc/sc ... l/sc ... s unit slaid aluminium

Unit slaid aluminium standard SC direka untuk pemasangan mudah, menggunakan skru untuk memanfaatkan keserasian semulajadi antara galas linear dan mekanisme pengikat yang diulurkan. Pendekatan ini membolehkan pemasangan cepat dan cekap ke dalam sistem mekanikal, dengan galas linear bersepadu yang menyediakan pergerakan paksi yang lancar dan tepat di sepanjang landasan panduan slaid.

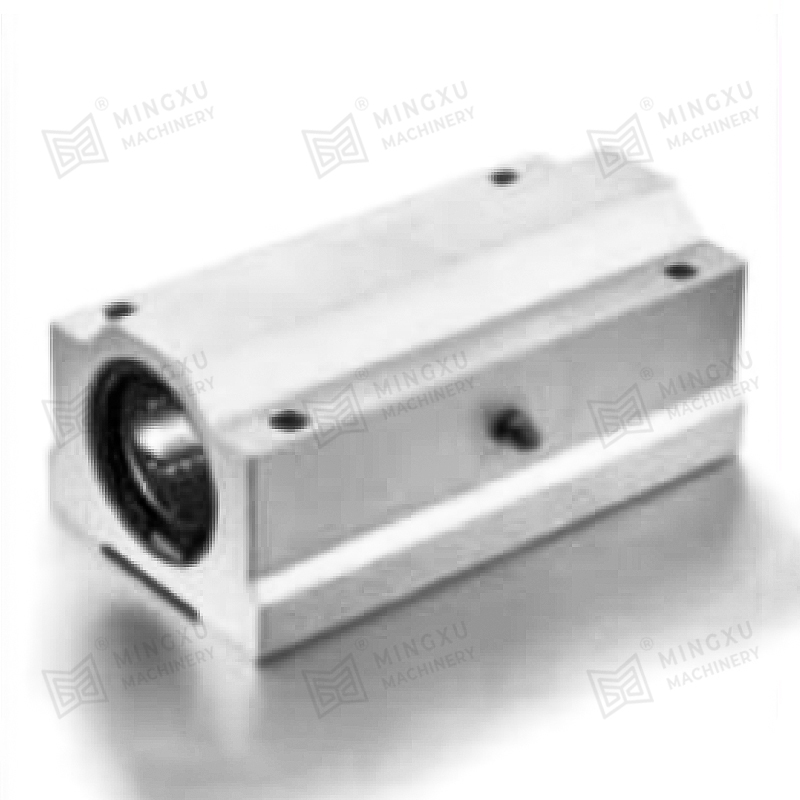

SC ... l Unit slaid aluminium panjang dilengkapi dengan dua galas bola gerakan linear standard, dengan ketara meningkatkan kapasiti dan kestabilan bebannya semasa operasi panjang. Persediaan dua galas ini memastikan pengagihan daya, meminimumkan memakai pada komponen individu dan meningkatkan ketahanan unit slaid-menjadikannya sangat sesuai untuk aplikasi yang memerlukan gerakan linear berterusan ke atas jarak yang panjang.

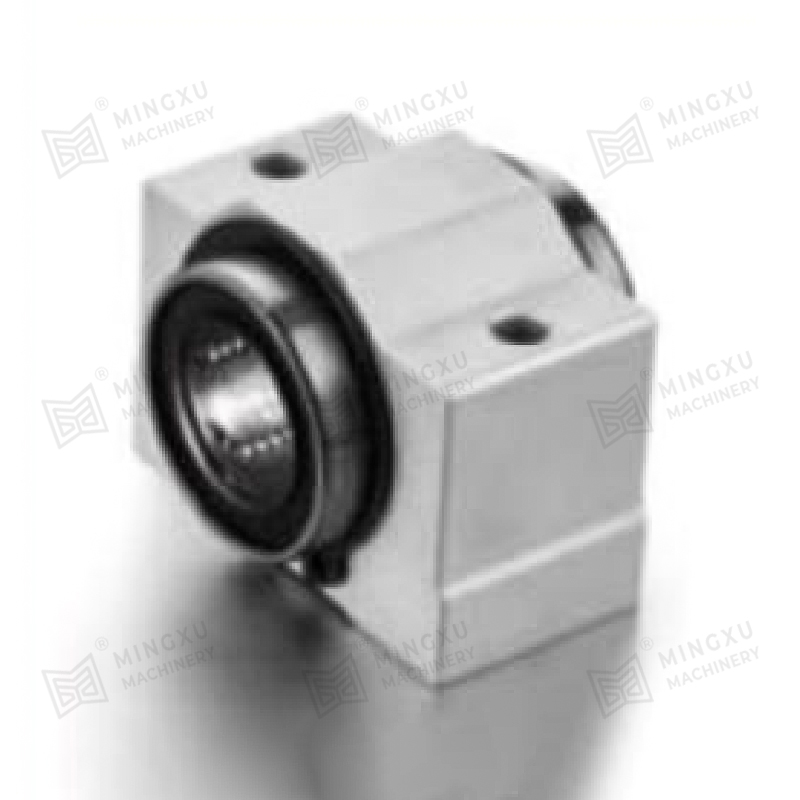

Sebagai alternatif, unit slaid aluminium padat SC ... menggabungkan galas bola gerakan linear standard tunggal, menyampaikan reka bentuk yang lebih kecil dan lebih cekap ruang tanpa mengorbankan prestasi gerakan linear penting. Ini menjadikannya pilihan yang sangat baik untuk aplikasi dengan ruang terhad, menawarkan saiz dan fungsi yang boleh dipercayai dalam tugas panduan linear.

Mendapatkan sebut harga

PREV：No previous article NEXT：Unit slaid aluminium pelarasan kelegaan SCJ (termasuk sepanjang alur aci)

pengenalan produk
Parameter
Keterangan Bahan
Hubungi Kami

Ciri-ciri Produk

1 Boleh bekerja untuk masa yang lama dalam keadaan bebas minyak.

2 Lebih sesuai untuk keadaan kerja berkelajuan rendah dan beban berat, dengan rintangan haus yang baik dan geseran yang sangat rendah.

3 Sesuai untuk situasi di mana filem minyak sukar dibentuk, seperti berbalas, berputar dan pergerakan terputus-putus.

4 Tahan kakisan dan pengoksidaan.

5 Bebas penyelenggaraan dan hayat perkhidmatan yang panjang.

Kenapa Pilih Bearing Tanpa Minyak

Kurangkan kos Pembuatan

Tidak perlu peranti bekalan minyak, lubang suntikan minyak atau minyak pemprosesan alur, yang boleh menjimatkan kos pembuatan.

Kurangkan Kos Operasi

Ia sangat mengurangkan penggunaan minyak pelincir, mengurangkan penyelenggaraan peralatan, dan mengelakkan bahaya tersembunyi yang disebabkan oleh bekalan minyak yang tidak mencukupi, mengurangkan dengan berkesan kos operasi.

Memendekkan Masa Reka Bentuk

Reka bentuk bebas minyak memudahkan struktur produk dan menjimatkan masa reka bentuk dengan berkesan. Kami profesional Pembekal ODM bagi Sc/sc ... l/sc ... s unit slaid aluminium

Kondusif Kepada Perlindungan Alam Sekitar

Tiada kitar semula sisa minyak diperlukan, yang juga bermanfaat untuk perlindungan alam sekitar.

Medan Aplikasi

Suhu tinggi

· Kilang keluli

· Relau peleburan

· Peralatan pengeringan

· Ketuhar pembakar

· Pengawal haba

Kalis air

· Pintu empangan

·Pam air

· Struktur suis cecair

· Struktur luar pesisir

· Peralatan mesin dok dan kelodak

Industri kimia

· Kilang kimia

· Peralatan penyaduran elektrik

·Peralatan rawatan air sisa

· Jentera pencelupan

· Peralatan penapisan minyak dan kimia

Tenaga

·Kuasa angin

· Tenaga baharu

kapal

· Kren dek

· Sauh

· Penutup menetas

· Lengan kemudi

· Jentera pengangkat dan peralatan cincin angkat

Pembuatan Automobil

· Acuan setem

· Struktur kimpalan

· Mengecat dan mengeringkan garisan

· Tali pinggang penghantar logam

·Peralatan mesin

Industri berat

· Jentera kilang paip keluli

· Kilang tayar dan kertas

·Jana kuasa

·Menyambung togol jentera suntikan acuan

Pembinaan, Perlombongan, Pemuatan

· Pembancuh, pengisar, penumbuk

· Jentera pembinaan

· Peralatan perlombongan

·Menyambung galas rod

Jambatan dan Rel Angkat

· Galas jambatan

·Rasuk, jambatan, jambatan gantung

·Reaktor berkaitan tenaga nuklear

·Penjana wap


Sc ... uu	Sc ... luu	Sc ... suu

Standard		Penilaian Beban Asas		Weignt (g)	Jenis Panjang		Penilaian Beban Asas		Weignt (g)	Memendekkan jenis
Model	Galas pelapik	Dinamik C n	Statik Co n	Weignt (g)	Model	Galas pelapik	Dinamik CN	Statik Con	Weignt (g)	Model	Galas pelapik
Sc6uu	L..m6uU	206	265	34	一	-	_	一	一	一	-
Sc8uu	Lm8uu	274	392	56	Sc8luu	2xlm8uu	431	784	94	Sc8suu	Lm8uu
SC10UU	LM10UU	372	549	90	Sc10luu	2xlm10UU	588	1,100	147	SC10SUU	LM10UU
SC12UU	LM12UU	510	784	112	Sc12luu	2xlm12uu	813	1,570	220	SC12SUU	LM12UU
SC13UU	LM13UU	510	784	123	SC13LUU	2xlm13uu	813	1,570	245	SC13SUU	LM13UU
SC16UU	LM16UU	774	1,180	189	SC16LUU	2xlm16uu	1,230	2,350	376	SC16SUU	LM16UU
SC20UU	LM20UU	882	1,370	237	SC20LUU	2xlm20UU	1,410	2,740	476	SC20SUU	LM20UU
SC25UU	LM25UU	980	1,570	555	SC25LUU	2xlm25uu	1,610	3.140	1,115	SC25SUU	LM25UU
Sc30uu	LM30UU	1.570	2,740	685	Sc30luu	2xlm30uu	2,450	5,490	1,375	SC30SUU	LM30UU
SC35UU	LM35UU	1,670	3,140	1,100	SC35LUU	2xlm35uu	2,650	6,270	2,200	SC35SUU	LM35UU
SC40UU	LM40UU	2.160	4,020	1,600	SC40LUU	2xlm40uu	3,430	8,040	3,200	SC40SUU	LM40UU
SC50UU	LM50UU	3,820	7,940	3,350	SC50LUU	2xlm50UU	6,080	15,900	6,720	SC50SUU	LM50UU
SC60UU	LM60UU	4,700	10,000	4,720	SC60LUU	2xlm60uu	7,550	20,000	8,480	SC60SUU	LM60UU
Sc80uu	LM80UU	7,350	16,000	8,100	Sc80luu	2xlm80uu	11,500	32,000	15,100	SC80SUU	LM80UU

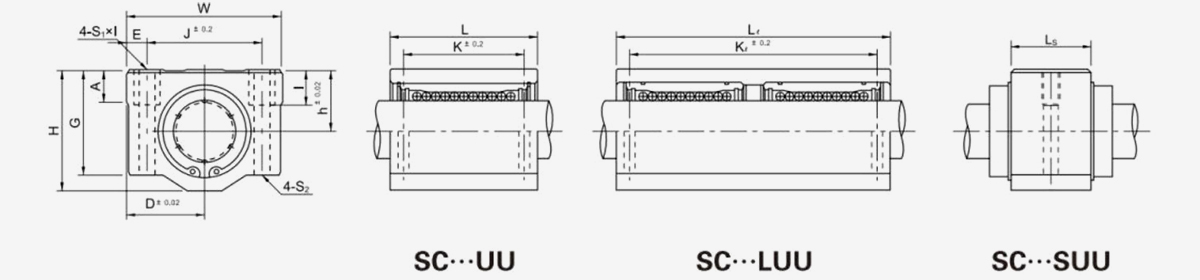

Penilaian Beban Asas		Berat (g)	Dimensi (mm)
Penilaian Beban Asas			Aci diameter mm	Dimensi nominal (mm)										Sc ··· uu		Sc ··· luu		Sc ··· suu
Dinamik c n	Statik co n		Aci diameter mm	h	D	W	H	G	A	J	E	S1 × i	S2	K	L	Kφ	Lφ	Ls
一	-	一	Φ6	9	15	30	18	15	6	20	5	M4 × 8	Φ3.4	15	25	-	一	一
260	400	36	Φ8	11	17	34	22	18	6	24	5	M4 × 8	Φ3.4	18	30	42	58	15.4
370	540	63	Φ10	13	20	40	26	21	8	28	6	M5 × 12	Φ4.3	21	35	46	68	19.5
410	590	74	Φ12	15	21	42	28	24	8	30.5	5.75	M5 × 12	Φ4.3	26	36	50	70	20.5
500	770	85	Φ13	15	22	44	30	24.5	8	33	5.5	M5 × 12	Φ4.3	26	39	50	75	20.5
770	1,170	132	Φ16	19	25	50	38.5	32.5	9	36	7	M5 × 12	Φ4.3	34	44	60	85	23.5
860	1,370	170	Φ20	21	27	54	41	35	11	40	7	M6 × 12	Φ5.2	40	50	70	96	27.4
980	1.560	405	Φ25	26	38	76	51.5	42	12	54	11	M8 × 18	Φ7.0	50	67	100	130	37.4
1,560	2,740	495	Φ30	30	39	78	59.5	49	15	58	10	M8 × 18	Φ7.0	58	72	110	140	40.9
1,660	3.130	790	Φ35	34	45	90	68	54	18	70	10	M8 × 18	Φ7.0	60	80	120	155	45.4
2.150	4,010	1,220	Φ40	40	51	102	78	62	20	80	11	M10 × 25	Φ8.7	60	90	140	175	56.4
3,820	7,930	2,300	Φ50	52	61	122	102	80	25	100	11	M10 × 25	Φ8.7	80	110	160	215	68.9
4,700	10,000	3,530	Φ60	58	66	132	114	94	30	108	12	M12 × 25	Φ10.7	90	122	180	240	78.8
7,350	16,000	7,020	Φ80	75	81	162	148	125	35	138	12	M12 × 30	Φ10.7	120	155	230	303	97.3


SCE ··· UU	SCE ··· LUU	SCE ··· Suu

Standard		Penilaian Beban Asas		Weignt (g)	Jenis Panjang		Penilaian Beban Asas		Weignt (g)	Memendekkan jenis
Model	Galas pelapik	Dinamik C n	Statik Con	Weignt (g)	Model	Galas pelapik	Dinamik CN	Statik Con	Weignt (g)	Model	Galas pelapik
Sce8uu	Lme8uu	260	400	60	Sce8luu	2xlme8uU	410	800	98	Sce8suu	Lme8uu
Sce12uu	Lme12uu	410	590	118	SCE12LUU	2xlme12uu	650	1,180	232	SCE12SUU	Lme12uu
SCE16UU	Lme16uu	770	1,170	180	SCE16LUU	2xlme16uu	1,230	2,340	360	SCE16SUU	Lme16uu
Sce20uu	Lme20uu	860	1,370	245	Sce20luu	2xlme20uU	1,370	2,740	490	Sce20suu	Lme20uu
Sce25uu	Lme25uu	980	1,560	550	SCE25LUU	2xlme25uu	1,560	3.120	1,100	SCE25SUU	Lme25uu
Sce30uu	Lme30uu	1,560	2,740	760	Sce30luu	2xlme30uU	2,490	5,480	1,525	SCE30SUU	Lme30uu
SCE40UU	Lme40uu	2,150	4,010	1,700	SCE40LUU	2xlme40uu	3,440	8,020	3,400	SCE40SUU	Lme40uu
Sce50uu	Lme50uu	3,820	7,930	2,950	Sce50luu	2xlme50UU	6,110	15,860	5,920	SCE50SUU	Lme50uu
Sce60uu	Lme60uu	4,700	9,800	5,330	Sce60luu	2xlme60uu	7,550	20,000	9,760	SCE60SUU	Lme60uu

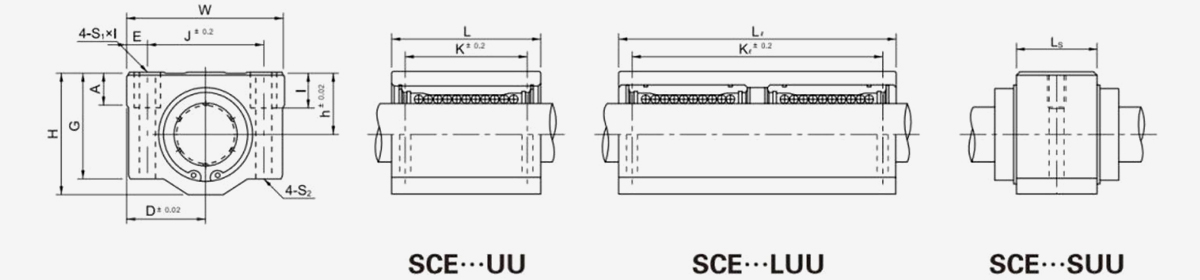

Penilaian Beban Asas		Berat (g)	Dimensi (mm)
Penilaian Beban Asas			Diameter aci	Dimensi nominal (mm)										SCE ··· UU		SCE ··· LUU		SCE ··· Suu
Dinamik C n	Statik Co n		Diameter aci	h	D	W	H	G	A	J	E	S1 × i	S2	K	L	Kφ	Lφ	Ls
260	400	40	Φ8	11	17	34	22	18	6	24	5	M4 × 8	Φ3.4	18	30	42	58	14.4
410	590	82	Φ2	15	22	44	30	24.5	8	33	5.5	M5 × 12	Φ4.3	26	39	64	77	20.3
770	1,170	122	Φ16	19	25	50	38.5	32.5	9	36	7	M5 × 12	Φ4.3	34	44	79	89	22.3
860	1,370	176	Φ20	21	27	54	41	35	11	40	7	M6 × 12	Φ5.2	40	53	90	106	28.3
980	1,560	400	Φ25	26	38	76	51.5	42	12	54	11	M8 × 18	Φ7	50	67	119	136	40.4
1,560	2,740	570	Φ30	30	39	78	59.5	49	15	58	10	M8 × 18	Φ7	58	76	132	154	48.4
2,150	4,010	1,320	Φ40	40	51	102	78	62	20	80	11	M10 × 25	Φ8.7	60	90	150	180	56.4
3,820	7,930	1,900	Φ50	52	61	122	102	80	25	100	11	M10 × 25	Φ8.7	80	110	200	230	72.3
4,700	9,800	4,230	Φ60	58	66	132	114	94	30	108	12	M12 × 25	Φ10.7	100	137	220	270	95.5

Komposisi dan Sifat Bahan
bahan	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Ketumpatan	8.0	8.9	7.8	8.9	8.0
Kekerasan HB	>210	>70	>150	>95	>250
Kekuatan Tegangan N/mm²	>750	>200	>600	>260	>800
Kekuatan Hasil N/mm²	>450	>90	>260	>150	>450
Pemanjangan%	>12	>15	>10	>৪	>800
Pekali Pengembangan Linear 10 ^-5 / ℃	1.9	1.8	1.6	1.8	1.9
Hadkan Suhu ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Maks. Muatkan N/mm²	100	60	50	70	120
Maks. Kelajuan (Kering) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Mampatan Ubah Bentuk Kekal 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
*Permintaan besar dengan bahan khas disediakan.

Pertukaran Bahan Asas
Kod Bahan	Jenama China GB1176-87	Antarabangsa ISO 1338	Jerman DIN	Jepun JIS	Amerika ASTM(UNS)	England BS	Itali JM	Syarat yang berkenaan
JDB Tuang Gangsa	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Beban tinggi, kelajuan rendah Biasa digunakan
JDB-1Gangsa	ZCuSn5 Pb5Zn5	GKuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Beban pertengahan, kelajuan rendah Biasa digunakan
JDB-2Gangsa	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Beban pertengahan, kelajuan pertengahan, Biasa digunakan
JDB-3Gangsa	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Beban pertengahan, kelajuan rendah, Biasa digunakan
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Lebih beban tinggi, kelajuan rendah, Beban tinggi digunakan

Pelincir Pepejal
Minyak pelincir	ciri-ciri	Aplikasi biasa
SL1 Tambah grafit	Rintangan yang sangat baik terhadap bahan kimia serangan dan geseran rendah, Had Suhu 400 ℃	Sesuai untuk mesin am dan di bawah atmosfera
SL4 tambah PTFE	Terendah dalam geseran dan kebaikan air Pelinciran, Had Suhu 300 ℃	Kapal, turbin hidraulik, turbin gas, dll.
