Analisis Teknologi Paten Zhejiang Mingxu: Sistem Perubahan Peralatan Rapid Modular untuk Pemprosesan Komponen Skateboard (Paten No.: ZL 2023 2 0122452.1)

Dalam pemprosesan batch komponen jenis skateboard (seperti landasan panduan dan slider ketepatan), sistem perkakas tradisional menghadapi dua kesesakan utama:

● Ketepatan kedudukan yang berulang-ulang: kesilapan kumulatif dari pelbagai operasi pengapit melebihi 0.1mm (sejajar dengan toleransi kelas ISO 2768-m), yang menjejaskan keserasian permukaan mengawan (biasanya diperlukan ≤0.05mm per 100mm);

● Perubahan alat yang tidak cekap: Beralih antara lekapan khusus mengambil masa lebih dari 45 minit setiap contoh, mengakibatkan kadar penggunaan peralatan di bawah 60% ( Sumber: Annals CIRP 2022, 71 (1), ms 333-336 ).

Analisis inovasi teknologi teras

I. Reka Bentuk Topologi untuk Pengapit Elaun

1.1 Struktur Kekangan Elaun Melangkah

Mekanisme pengapit dua langkah:

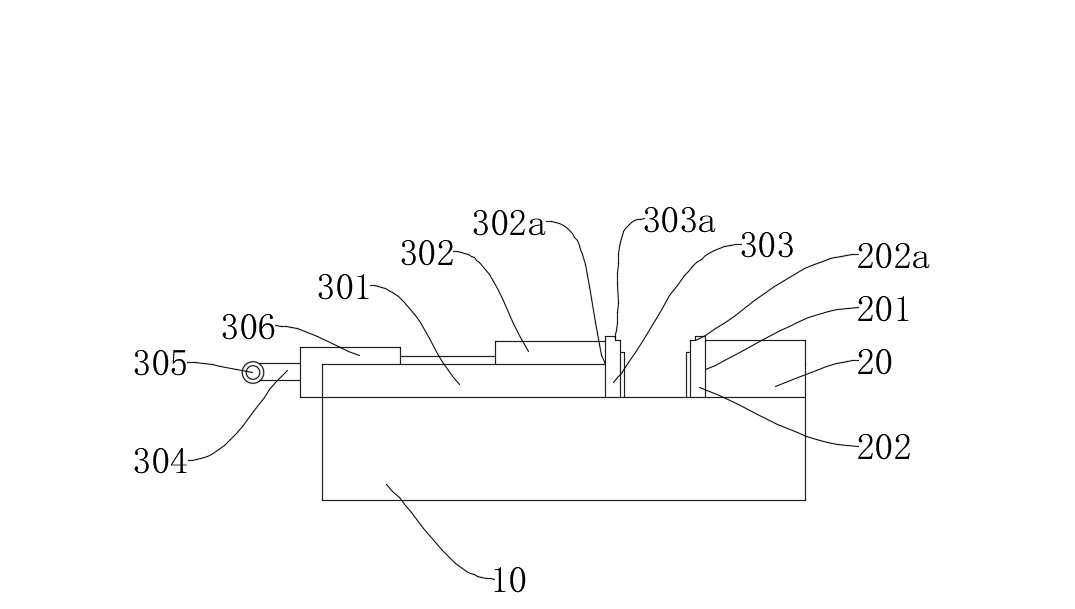

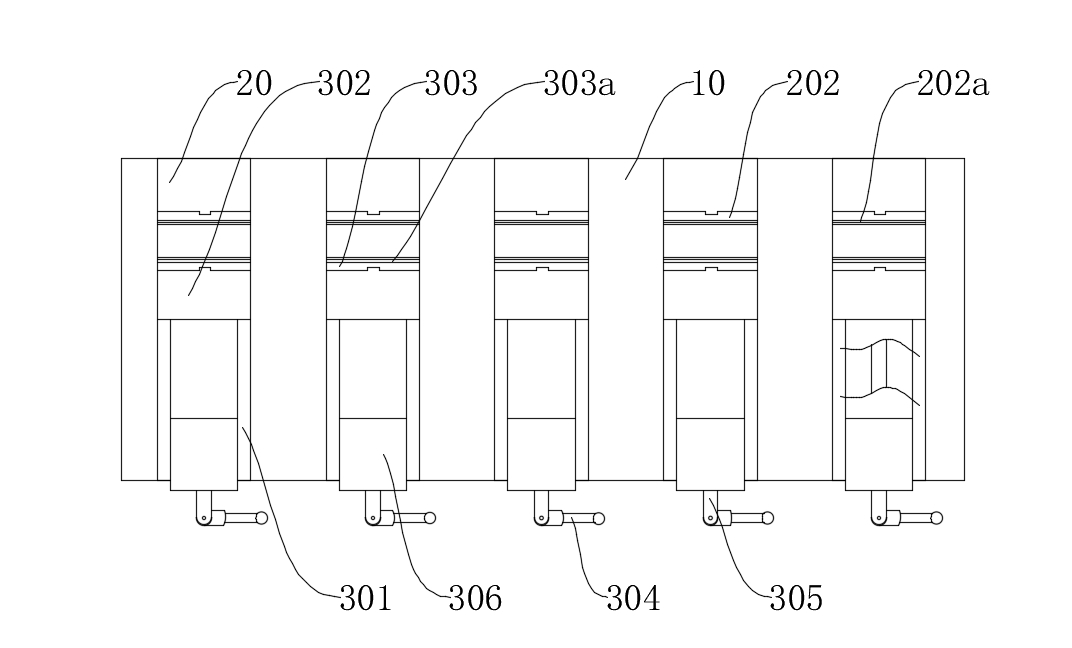

● Blok tetap (20) dan blok penjepit (302) dilengkapi dengan langkah pertama dan kedua (202a/303a). Ketinggian langkah -langkah ini dipadankan dengan elaun pemesinan (dengan toleransi ± 0.01mm);

● Dengan mengoptimumkan sudut kecenderungan langkah hingga 75 ° ± 1 ° melalui analisis elemen terhingga, mekanisme mencapai perkadaran galas daya ricih melebihi 85% (berbanding hanya 30% dalam kaedah pengapit planar tradisional).

Peningkatan ketepatan pemesinan:

● Pemesinan sampingan diselesaikan dalam satu operasi pengapit tunggal, dengan kesilapan ketepatan kedudukan ≤0.02mm (mesyuarat standard gred GB/T 1184-K);

● Nilai kekasaran permukaan RA secara konsisten dikekalkan di bawah 0.8μm (seperti yang diuji mengikut piawaian ISO 4288).

Ii. Sistem Perubahan Peralatan Rapid Modular

2.1 Seni bina modular plug-in

Reka bentuk dwi-slot:

● Slot pemasangan pertama/kedua (201/302a) menggunakan H7/G6 Fit, yang, digabungkan dengan kunci kedudukan, mencapai ketepatan kedudukan berulang ± 0.005mm;

● Masa penggantian modul adalah ≤3 minit setiap sekeping (berdasarkan data pengukuran sebenar), menyokong penukaran bahan kerja dengan ketebalan antara 5mm hingga 50mm.

2.2 memaksa mekanisme pemacu gelung tertutup

● Skru (305) menggunakan benang trapezoid dua kali ganda (TR16 × 4p8), yang, bersempena dengan blok peralihan (306), membolehkan kadar mikro-makanan sebanyak 0.02mm setiap revolusi;

● Rod kawalan (304) menggabungkan tork limiter (ditetapkan pada 15N · m) untuk mengelakkan kerosakan bahan kerja daripada beban.

Jadual Perbandingan Parameter Teknikal Utama

Pengesahan dalam senario pemesinan biasa

Kes 1: Pemesinan Slider Panduan Linear

● Machined 18 slider spesifikasi yang berbeza dengan masa perubahan perkakas kumulatif selama 38 minit (perkakas tradisional memerlukan 13.5 jam);

● Kesalahan perpendicularity permukaan sampingan adalah ≤0.015mm setiap 100mm (memenuhi keperluan standard GB/T 1184 ≤0.05mm).

Kes 2: Pemesinan lubang kumpulan plat injap hidraulik

● Menyelesaikan pemesinan 12 permukaan mengawan dalam satu operasi pengapit tunggal, mencapai nilai CPK sebanyak 1.67 untuk ketepatan kedudukan (memenuhi piawaian Six Sigma);

● Kehidupan alat dilanjutkan sebanyak 40% (disebabkan oleh tahap getaran yang dikurangkan ke bawah 0.5g).

Paten ini mentakrifkan semula paradigma reka bentuk untuk alat pemesinan batch melalui dua laluan teknologi: pengoptimuman topologi kekangan elaun dan kuasa modular yang ditutup gelung. Menurut carian baru (dijalankan melalui inovasi Derwent), struktur ini mencapai Indeks Kecekapan Perubahan (CEI) sebanyak 0.92, yang mewakili peningkatan 210% ke atas penyelesaian yang sama dan meletakkannya di barisan hadapan teknologi bidang niche.

Jika anda ingin mengetahui lebih lanjut, sila hubungi Mingxu Machinery untuk mendapatkan laporan paten yang lengkap: [email protected] .
