Lmfm ... l/lmkm ... l/lmhm ... l gandum linear goat-wide-middle flanged

Bearing gerakan linear flanged berganda dua kali ganda adalah komponen yang direka bentuk ketepatan yang terdiri daripada perumahan silinder luar, permukaan raceway sfera dalaman, bola keluli ketepatan tanah, dan penahan prestasi tinggi yang direka untuk mengekalkan jarak bola yang optimum. Konfigurasi ini membolehkannya dengan berkesan menahan beban radial yang besar dan pada masa yang sama menampung daya paksi sederhana di kedua -dua arah.

Kelebihan operasi utama termasuk gerakan linear ultra-lancar yang dicapai melalui peredaran bola yang tepat, pekali geseran minimum yang membolehkan operasi berkelajuan tinggi sehingga [julat kelajuan tertentu jika tersedia], dan kestabilan yang luar biasa walaupun di bawah beban yang berubah-ubah. Reka bentuk yang mantap menggabungkan bahan tahan karat dan pilihan pengedap lanjutan, menjadikannya sesuai untuk menuntut persekitaran termasuk aplikasi pemprosesan acuan ketepatan yang memerlukan ketepatan sub-mikron, sistem instrumen pengukuran getaran tinggi, dan peralatan optik yang menuntut panduan linear bebas getaran. Bahagian tengah flangednya menyediakan kestabilan pemasangan yang dipertingkatkan sambil mengekalkan dimensi keseluruhan padat untuk pemasangan yang terkawal ruang.

Mendapatkan sebut harga

PREV：Unit slaid aluminium pelarasan kelegaan SCJ (termasuk sepanjang alur aci)NEXT：LMFP…L/LMKP…L/LMHP…L dua-lebar-kedudukan-juruterbang bebibir galas gerakan linear

pengenalan produk
Parameter
Keterangan Bahan
Hubungi Kami

Ciri-ciri Produk

1 Boleh bekerja untuk masa yang lama dalam keadaan bebas minyak.

2 Lebih sesuai untuk keadaan kerja berkelajuan rendah dan beban berat, dengan rintangan haus yang baik dan geseran yang sangat rendah.

3 Sesuai untuk situasi di mana filem minyak sukar dibentuk, seperti berbalas, berputar dan pergerakan terputus-putus.

4 Tahan kakisan dan pengoksidaan.

5 Bebas penyelenggaraan dan hayat perkhidmatan yang panjang.

Kenapa Pilih Bearing Tanpa Minyak

Kurangkan kos Pembuatan

Tidak perlu peranti bekalan minyak, lubang suntikan minyak atau minyak pemprosesan alur, yang boleh menjimatkan kos pembuatan.

Kurangkan Kos Operasi

Ia sangat mengurangkan penggunaan minyak pelincir, mengurangkan penyelenggaraan peralatan, dan mengelakkan bahaya tersembunyi yang disebabkan oleh bekalan minyak yang tidak mencukupi, mengurangkan dengan berkesan kos operasi.

Memendekkan Masa Reka Bentuk

Reka bentuk bebas minyak memudahkan struktur produk dan menjimatkan masa reka bentuk dengan berkesan. Kami profesional Pembekal ODM bagi Lmfm ... l/lmkm ... l/lmhm ... l gandum linear goat-wide-middle flanged

Kondusif Kepada Perlindungan Alam Sekitar

Tiada kitar semula sisa minyak diperlukan, yang juga bermanfaat untuk perlindungan alam sekitar.

Medan Aplikasi

Suhu tinggi

· Kilang keluli

· Relau peleburan

· Peralatan pengeringan

· Ketuhar pembakar

· Pengawal haba

Kalis air

· Pintu empangan

·Pam air

· Struktur suis cecair

· Struktur luar pesisir

· Peralatan mesin dok dan kelodak

Industri kimia

· Kilang kimia

· Peralatan penyaduran elektrik

·Peralatan rawatan air sisa

· Jentera pencelupan

· Peralatan penapisan minyak dan kimia

Tenaga

·Kuasa angin

· Tenaga baharu

kapal

· Kren dek

· Sauh

· Penutup menetas

· Lengan kemudi

· Jentera pengangkat dan peralatan cincin angkat

Pembuatan Automobil

· Acuan setem

· Struktur kimpalan

· Mengecat dan mengeringkan garisan

· Tali pinggang penghantar logam

·Peralatan mesin

Industri berat

· Jentera kilang paip keluli

· Kilang tayar dan kertas

·Jana kuasa

·Menyambung togol jentera suntikan acuan

Pembinaan, Perlombongan, Pemuatan

· Pembancuh, pengisar, penumbuk

· Jentera pembinaan

· Peralatan perlombongan

·Menyambung galas rod

Jambatan dan Rel Angkat

· Galas jambatan

·Rasuk, jambatan, jambatan gantung

·Reaktor berkaitan tenaga nuklear

·Penjana wap

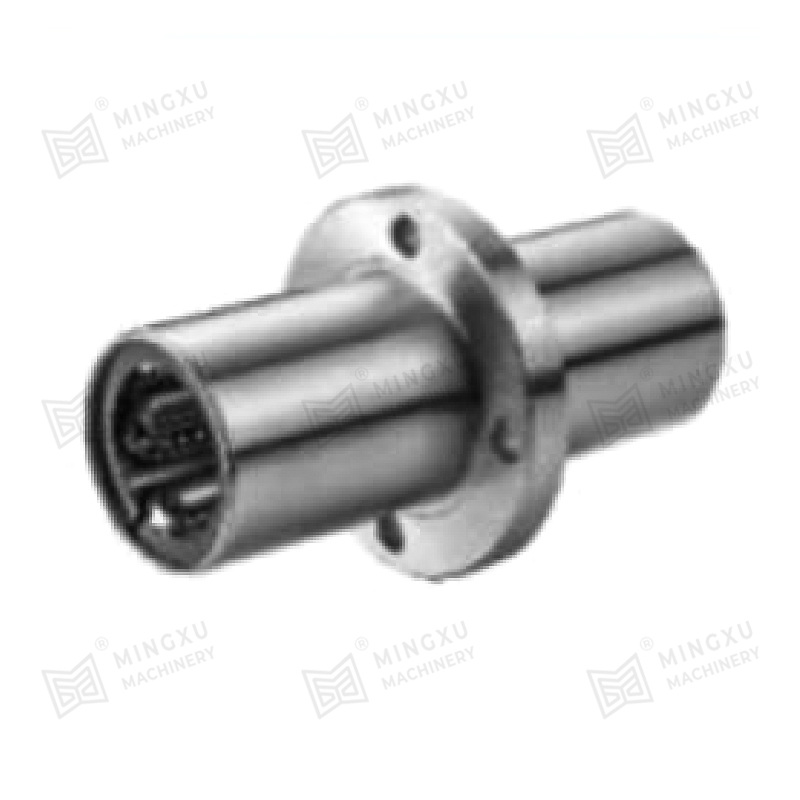

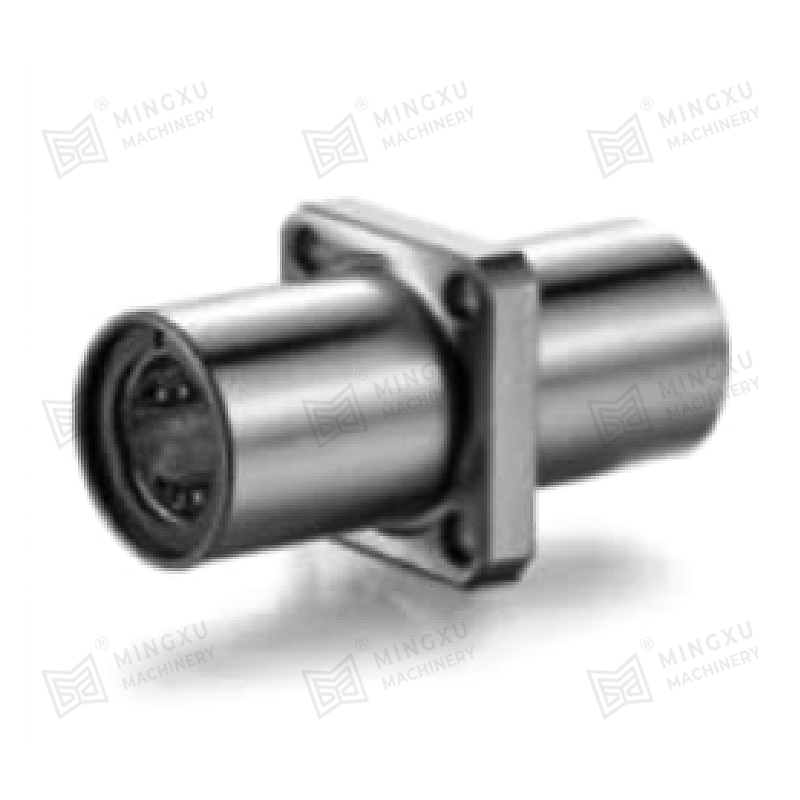

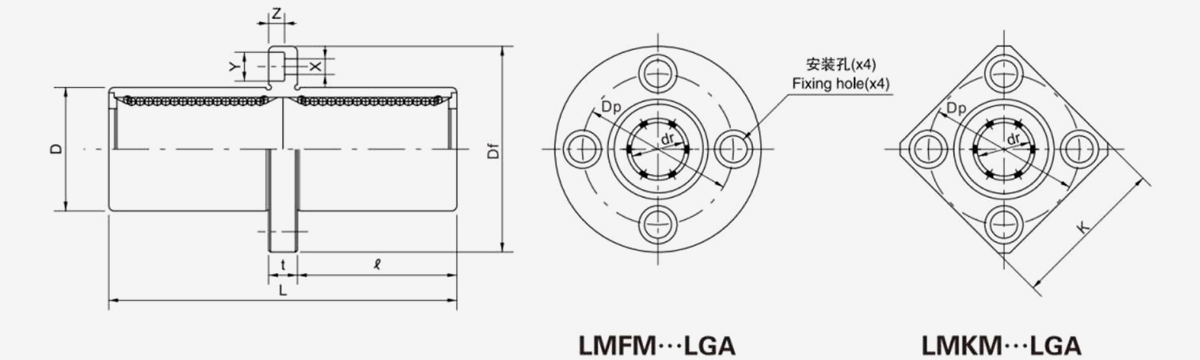

L...MF (k) m ··· LGA (penahan tahan suhu tinggi)

Jenis ini adalah siri dimensi metrik yang digunakan secara meluas di Asia dan negara -negara lain.

Semua model boleh dilakukan dengan bersalut Nickle mengikut keperluan pelanggan, dengan fungsi karat-bukti.

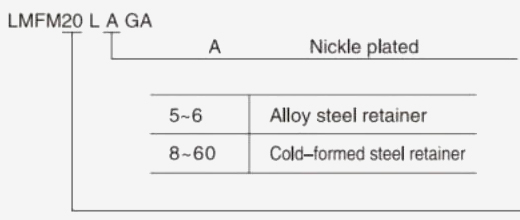

LMFM ··· LGA		LMKM ··· LGA

Nominal aci diameter mm	LMFM ··· LGA	Berat (g)	LMKM ··· LGA	Berat (g)	Dimensi dan toleransi utama
					dr		D		L
					mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
6	Lmfm6lga	33.6	Lmkm6lga	27.6	6	0 -10	12	0 -13	35	± 300
8	Lmfm8lga	55.6	Lmkm8lga	47.6	8		15		45
10	LMFM10LGA	103	Lmkm 10lga	83	10		19		55
12	LMFM12LGA	120.4	Lmkm12lga	100.4	12		21	0 -16	57	0 -300
13	LMFM13LGA	144	LMKM13LGA	122	13		23		61
16	LMFM16LGA	224	Lmkm16lga	199	16		28		70
20	LMFM20LGA	310	LMKM20LGA	275	20	0 -12	32	0 -19	80
25	LMFM25LGA	664	LMKM25LGA	624	25		40		112	0 -400
30	LMFM30LGA	832	LMKM30LGA	742	30		45		123
35	LMFM35LGA	1,218	LMKM35LGA	1,128	35	0 -15	52	0 -22	135
40	LMFM40LGA	1,860	LMKM40LGA	1,670	40		60		151
50	LMFM50LGA	3,600	LMKM50LGA	3,400	50		80		192
60	LMFM60LGA	4,500	Lmkm60lga	4,060	60	0 -20	90	0 -25	209

Dimensi dan toleransi utama								Eccentricity μm	Squareness μm	Penilaian Beban Asas
Bebibir										Penilaian Beban Asas
I mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamik C n	Statik Co n
15	28	22	5	20	3.5	6	3.1	15	15	323	529
20	32	25	5	24	3.5	6	3.1			431	781
24.5	40	30	6	29	4.5	7.5	4.1			588	1,100
25.5	42	32	6	32	4.5	7.5	4.1			813	1,570
27.5	43	34	6	33	4.5	7.5	4.1			813	1,570
32	48	37	6	38	4.5	7.5	4.1			1,230	2,350
36	54	42	8	43	5.5	9	5.1	20	20	1,400	2,740
52	62	50	8	51	5.5	9	5.1			1,560	3.140
56.5	74	58	10	60	6.6	11	6.1			2,490	5,490
62.5	82	64	10	67	6.6	11	6.1	25	25	2,650	6,270
69	96	75	13	78	9	14	8.1			3,430	8,040
89.5	116	92	13	98	9	14	8.1			6,080	15,900
95.5	134	106	18	112	11	17	11.1	30	30	7,550	20,000

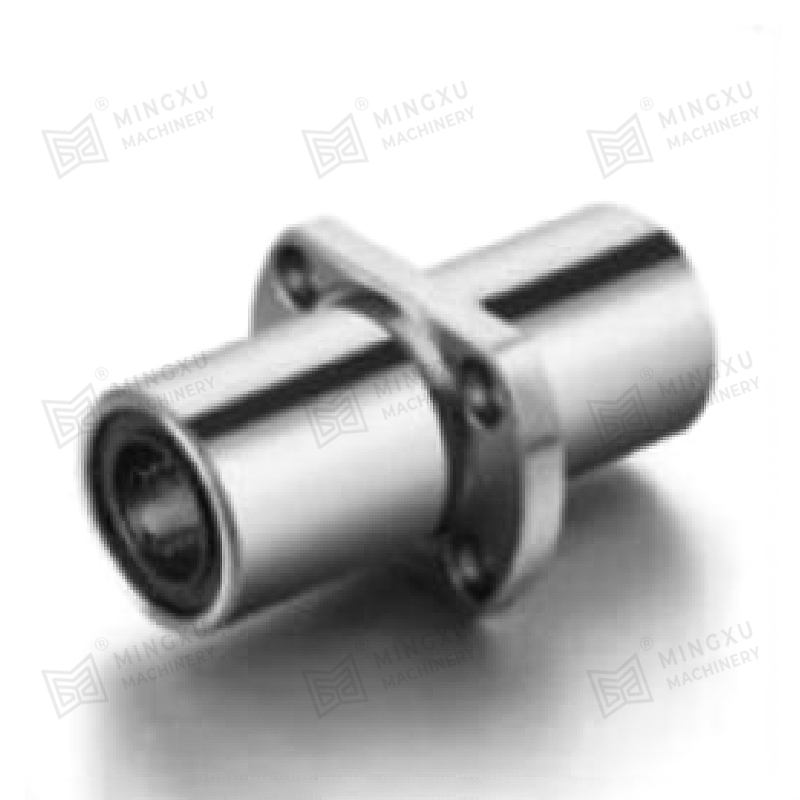

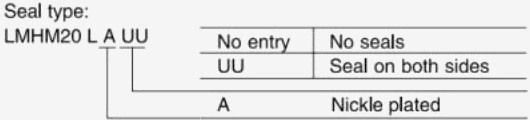

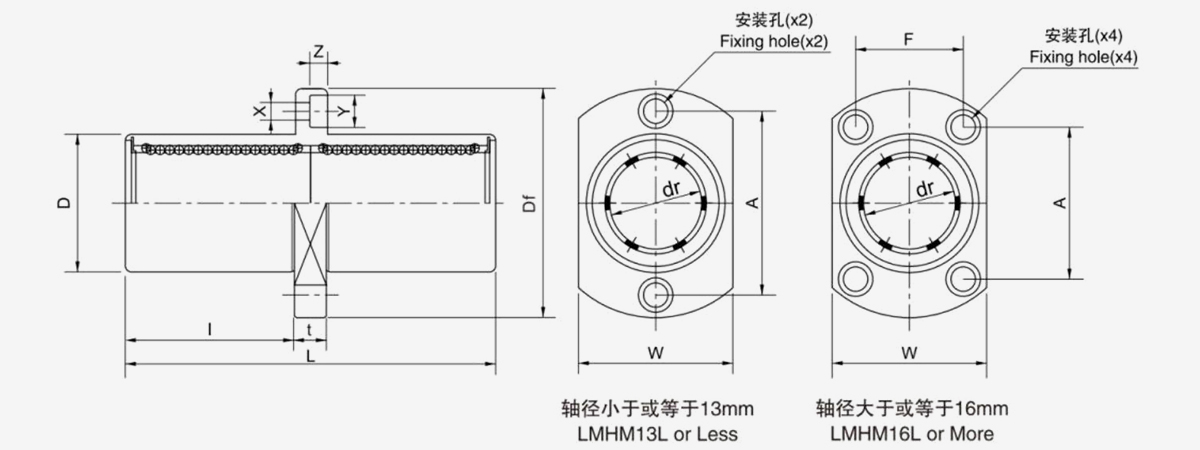

Lmhm ··· luu (penahan resin)

Jenis ini adalah siri dimensi metrik yang digunakan secara meluas di Asia dan negara -negara lain.

Semua model boleh dilakukan dengan bersalut Nickle mengikut keperluan pelanggan, dengan fungsi karat-bukti.

Nominal aci diameter mm	Lmhm ··· luu	Berat (g)	Dimensi dan toleransi utama
			dr		D		L
			mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
6	Lmhm6luu	28	6	0 -10	12	0 -13	35	± 300
8	Lmhm8luu	47	8		15	0 -13	45
10	Lmhm10luu	90	10		19	0 -16	55
12	Lmhm12luu	102	12		21		57	0 -300
13	Lmhm13LUU	123	13		23		61
16	Lmhm16LUU	182	16		28		70
20	Lmhm20luu	247	20	0 -12	32	0 -19	80
25	Lmhm25luu	525	25		40		112	0 -400
30	Lmhm30luu	645	30		45		123
35	Lmhm35luu	950	35	0 -15	52	0 -22	135
40	Lmhm40luu	1,450	40	0 -15	60	0 -22	151
50	Lmhm50luu	3,437	50		80		192

Dimensi dan toleransi utama									Eccentricity μ m	Squareness μ m	Penilaian Beban Asas
Bebibir											Penilaian Beban Asas
I mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamik CN	Statik Con
15	28	18	5	20	-	3.5	6	3.1	15	15	323	529
20	32	21	5	24	一	3.5	6	3.1			431	784
24.5	40	25	6	29	-	4.5	7.5	4.1			588	1,100
25.5	42	27	6	32	一	4.5	7.5	4.1			813	1,570
27.5	43	29	6	33	一	4.5	7.5	4.1			813	1,570
32	48	34	6	31	22	4.5	7.5	4.1			1.230	2,350
36	54	38	8	36	24	5.5	9	5.1	20	20	1,400	2,740
52	62	46	8	40	32	5.5	9	5.1			1.560	3,140
56.5	74	51	10	49	35	6.6	11	6.1			2.490	5,490
62.5	82	58	10	55	38	6.6	11	6.1	25	25	2,650	6,270
69	96	66	13	64	45	9	14	8.1			3,430	8,040
89.5	116	86	13	80	56	9	14	8.1			6,080	15,900

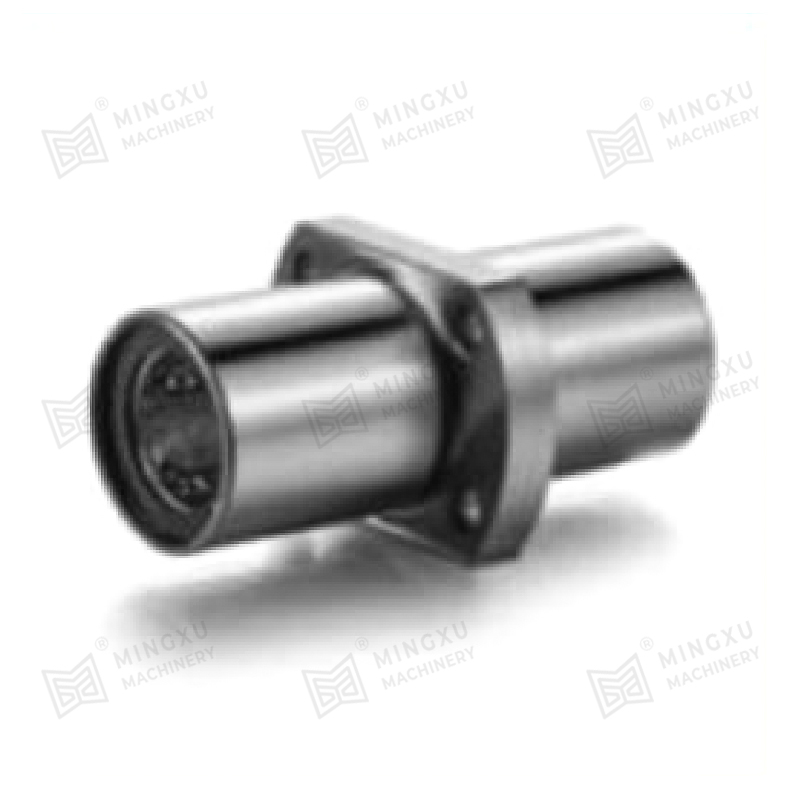

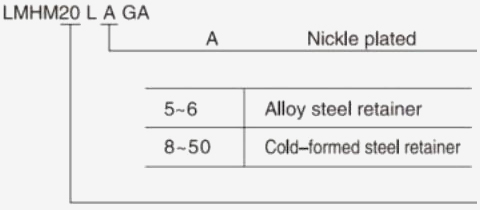

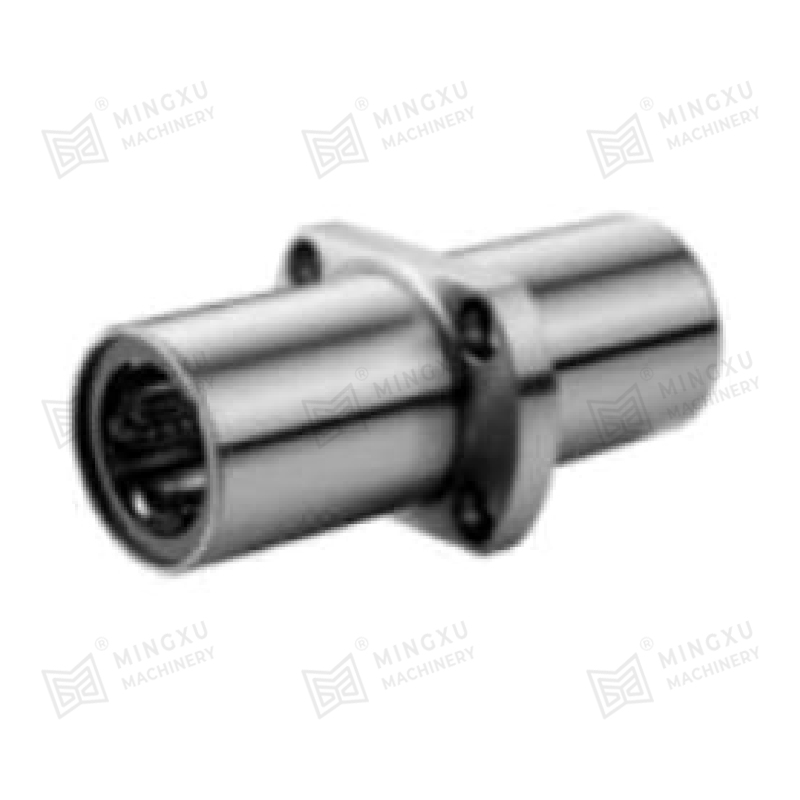

LMHM ··· LGA (penahan tahan suhu tinggi)

Jenis ini adalah siri dimensi metrik yang digunakan secara meluas di Asia dan negara -negara lain.

Semua model boleh dilakukan dengan bersalut Nickle mengikut keperluan pelanggan, dengan fungsi karat-bukti.


LMHM ··· LGA

Nominal aci diameter mm	LMHM ··· LGA	Berat (g)	Dimensi dan toleransi utama
			dr		D		L
			mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
6	Lmhm6lga	30.6	6	0 -10	12	0 -13	35	± 300
8	Lmhm8lga	51.6	8		15	0 -13	45
10	LMHM10LGA	95	10		19	0 -16	55
12	LMHM12LGA	112.4	12		21		57	0 -300
13	LMHM13LGA	137	13		23		61
16	LMHM16LGA	216	16		28		70
20	LMHM20LGA	297	20	0 -12	32	0 -19	80
25	LMHM25LGA	649	25		40		112	0 -400
30	LMHM30LGA	797	30		45		123
35	LMHM35LGA	1,148	35	0 -15	52	0 -22	135
40	LMHM40LGA	1,740	40		60	0 -22	151
50	LMHM50LGA	3,437	50		80		192

Dimensi dan toleransi utama									Eccentricity μm	Squareness μm	Penilaian Beban Asas
Bebibir											Penilaian Beban Asas
I mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamik CN	Statik Con
15	28	18	5	20	-	3.5	6	3.1	15	15	323	529
20	32	21	5	24	一	3.5	6	3.1			431	784
24.5	40	25	6	29	-	4.5	7.5	4.1			588	1,100
25.5	42	27	6	32	一	4.5	7.5	4.1			813	1,570
27.5	43	29	6	33	一	4.5	7.5	4.1			813	1,570
32	48	34	6	31	22	4.5	7.5	4.1			1,230	2,350
36	54	38	8	36	24	5.5	9	5.1	20	20	1,400	2,740
52	62	46	8	40	32	5.5	9	5.1			1,560	3.140
56.5	74	51	10	49	35	6.6	11	6.1			2,490	5,490
62.5	82	58	10	55	38	6.6	11	6.1	25	25	2,650	6,270
69	96	66	13	64	45	9	14	8.1			3,430	8,040
89.5	116	86	13	80	56	9	14	8.1			6,080	15,900

Komposisi dan Sifat Bahan
bahan	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Ketumpatan	8.0	8.9	7.8	8.9	8.0
Kekerasan HB	>210	>70	>150	>95	>250
Kekuatan Tegangan N/mm²	>750	>200	>600	>260	>800
Kekuatan Hasil N/mm²	>450	>90	>260	>150	>450
Pemanjangan%	>12	>15	>10	>৪	>800
Pekali Pengembangan Linear 10 ^-5 / ℃	1.9	1.8	1.6	1.8	1.9
Hadkan Suhu ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Maks. Muatkan N/mm²	100	60	50	70	120
Maks. Kelajuan (Kering) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Mampatan Ubah Bentuk Kekal 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
*Permintaan besar dengan bahan khas disediakan.

Pertukaran Bahan Asas
Kod Bahan	Jenama China GB1176-87	Antarabangsa ISO 1338	Jerman DIN	Jepun JIS	Amerika ASTM(UNS)	England BS	Itali JM	Syarat yang berkenaan
JDB Tuang Gangsa	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Beban tinggi, kelajuan rendah Biasa digunakan
JDB-1Gangsa	ZCuSn5 Pb5Zn5	GKuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Beban pertengahan, kelajuan rendah Biasa digunakan
JDB-2Gangsa	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Beban pertengahan, kelajuan pertengahan, Biasa digunakan
JDB-3Gangsa	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Beban pertengahan, kelajuan rendah, Biasa digunakan
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Lebih beban tinggi, kelajuan rendah, Beban tinggi digunakan

Pelincir Pepejal
Minyak pelincir	ciri-ciri	Aplikasi biasa
SL1 Tambah grafit	Rintangan yang sangat baik terhadap bahan kimia serangan dan geseran rendah, Had Suhu 400 ℃	Sesuai untuk mesin am dan di bawah atmosfera
SL4 tambah PTFE	Terendah dalam geseran dan kebaikan air Pelinciran, Had Suhu 300 ℃	Kapal, turbin hidraulik, turbin gas, dll.
