LMFP…L/LMKP…L/LMHP…L dua-lebar-kedudukan-juruterbang bebibir galas gerakan linear

Produk ini ialah versi lanjutan bagi galas gerakan linear bebibir juruterbang. Panjang yang lebih panjang membolehkan galas linear mempunyai kawasan sokongan yang lebih besar dan kapasiti galas beban yang lebih kuat, dan boleh menyokong secara stabil bahan kerja yang besar dan meja kerja alat mesin bergerak berkelajuan tinggi atau gelongsor.

Mendapatkan sebut harga

PREV：LMFM…L/LMKM…L/LMHM…L galas gerakan linear bebibir dua lebar tengah NEXT：LMFP/LMKP/LMHP juruterbang bebibir galas gerakan linear

pengenalan produk
Parameter
Keterangan Bahan
Hubungi Kami

Ciri-ciri Produk

1 Boleh bekerja untuk masa yang lama dalam keadaan bebas minyak.

2 Lebih sesuai untuk keadaan kerja berkelajuan rendah dan beban berat, dengan rintangan haus yang baik dan geseran yang sangat rendah.

3 Sesuai untuk situasi di mana filem minyak sukar dibentuk, seperti berbalas, berputar dan pergerakan terputus-putus.

4 Tahan kakisan dan pengoksidaan.

5 Bebas penyelenggaraan dan hayat perkhidmatan yang panjang.

Kenapa Pilih Bearing Tanpa Minyak

Kurangkan kos Pembuatan

Tidak perlu peranti bekalan minyak, lubang suntikan minyak atau minyak pemprosesan alur, yang boleh menjimatkan kos pembuatan.

Kurangkan Kos Operasi

Ia sangat mengurangkan penggunaan minyak pelincir, mengurangkan penyelenggaraan peralatan, dan mengelakkan bahaya tersembunyi yang disebabkan oleh bekalan minyak yang tidak mencukupi, mengurangkan dengan berkesan kos operasi.

Memendekkan Masa Reka Bentuk

Reka bentuk bebas minyak memudahkan struktur produk dan menjimatkan masa reka bentuk dengan berkesan. Kami profesional Pembekal ODM bagi LMFP…L/LMKP…L/LMHP…L dua-lebar-kedudukan-juruterbang bebibir galas gerakan linear

Kondusif Kepada Perlindungan Alam Sekitar

Tiada kitar semula sisa minyak diperlukan, yang juga bermanfaat untuk perlindungan alam sekitar.

Medan Aplikasi

Suhu tinggi

· Kilang keluli

· Relau peleburan

· Peralatan pengeringan

· Ketuhar pembakar

· Pengawal haba

Kalis air

· Pintu empangan

·Pam air

· Struktur suis cecair

· Struktur luar pesisir

· Peralatan mesin dok dan kelodak

Industri kimia

· Kilang kimia

· Peralatan penyaduran elektrik

·Peralatan rawatan air sisa

· Jentera pencelupan

· Peralatan penapisan minyak dan kimia

Tenaga

·Kuasa angin

· Tenaga baharu

kapal

· Kren dek

· Sauh

· Penutup menetas

· Lengan kemudi

· Jentera pengangkat dan peralatan cincin angkat

Pembuatan Automobil

· Acuan setem

· Struktur kimpalan

· Mengecat dan mengeringkan garisan

· Tali pinggang penghantar logam

·Peralatan mesin

Industri berat

· Jentera kilang paip keluli

· Kilang tayar dan kertas

·Jana kuasa

·Menyambung togol jentera suntikan acuan

Pembinaan, Perlombongan, Pemuatan

· Pembancuh, pengisar, penumbuk

· Jentera pembinaan

· Peralatan perlombongan

·Menyambung galas rod

Jambatan dan Rel Angkat

· Galas jambatan

·Rasuk, jambatan, jambatan gantung

·Reaktor berkaitan tenaga nuklear

·Penjana wap

taip	Contoh pemasangan	Jenis bebibir	Panjang
Jenis Bebibir Standard		LMF	Bujang
		LMK	Bujang
		LMH	Bujang
Jenis Bebibir Dua Lebar		LMF…L	berganda
		LMK…L	berganda
		LMH…L	berganda
Jenis Bebibir Juruterbang		LMFP	Bujang
		LMKP	Bujang
		LMHP	Bujang
Jenis Bebibir Dua-Lebar-Kedudukan-Pilot		LMFP…L	berganda
		LMKP…L	berganda
		LMHP…L	berganda
Jenis Bebibir Dua Lebar-Tengah		LMFM…L	berganda
		LMKM…L	berganda
		LMHM…L	berganda
Galas Lejang Bebibir		LBHR LBHRW	Bujang
		LBHS LBHSW	Bujang
		LBHC LBHCW	Bujang

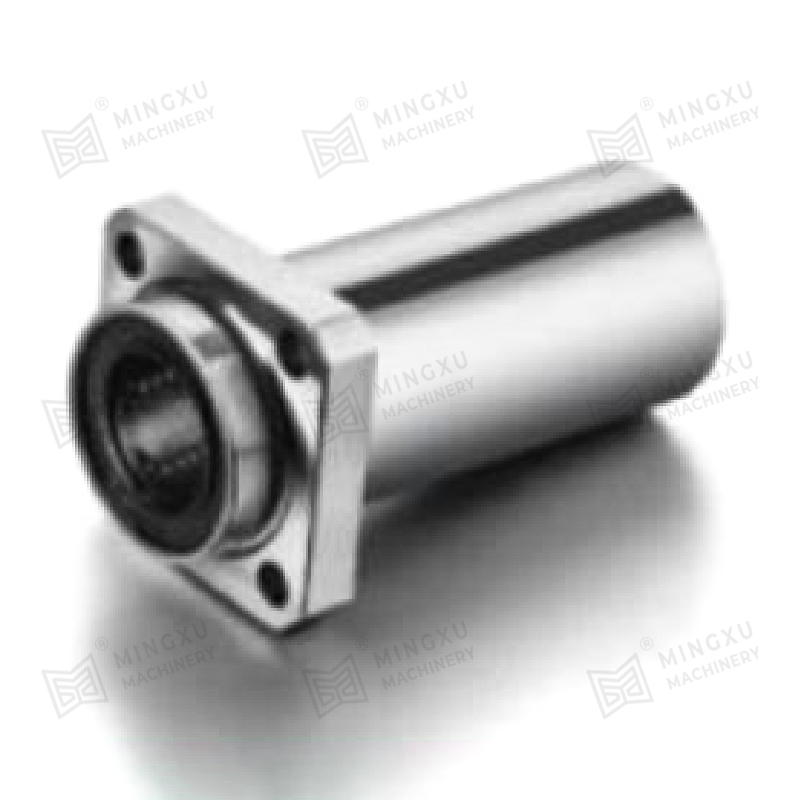

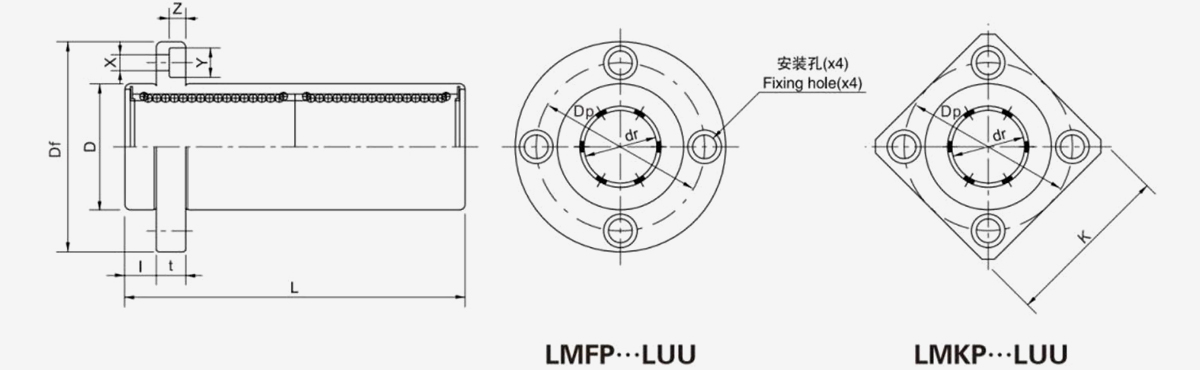

LMF(K)P···LUU (penahan resin)

Jenis ini ialah siri dimensi metrik yang digunakan secara meluas di Asia dan negara lain.

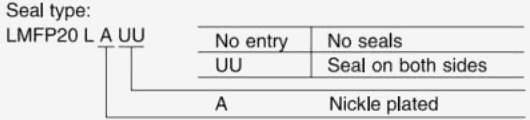

Semua model boleh dilakukan dengan bersalut nikel mengikut keperluan pelanggan, dengan fungsi kalis karat.


LMFP···LUU	LMKP···LUU

Nominal aci diameter mm	LMFP···LUU	Berat badan (g)	LMKP···LUU	Berat badan (g)	Dimensi utama dan toleransi
					dr		D		L
					mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
6	LMFP6LUU	31	LMKP6LUU	25	6	0 -10	12	0 -13	35	±300
8	LMFP8LUU	51	LMKP8LUU	43	8		15		45
10	LMFP10LUU	98	LMKP10LUU	78	10		19		55
12	LMFP12LUU	110	LMKP12LUU	90	12		21	0 -16	57	0 -300
13	LMFP13LUU	130	LMKP13LUU	108	13		23		61
16	LMFP16LUU	190	LMKP16LUU	165	16		28		70
20	LMFP20LUU	260	LMKP20LUU	225	20	0 -12	32	0 -19	80
25	LMFP25LUU	540	LMKP25LUU	500	25		40		112	0 -400
30	LMFP30LUU	680	LMKP30LUU	590	30		45		123
35	LMFP35LUU	1,020	LMKP35LUU	930	35	0 -15	52	0 -22	135
40	LMFP40LUU	1,570	LMKP40LUU	1,380	40		60		151
50	LMFP50LUU	3,600	LMKP50LUU	3,400	50		80		192
60	LMFP60LUU	4,500	LMKP60LUU	4,060	60	0 -20	90	0 -25	209

Dimensi utama dan toleransi								Sipi μm	Persegi empat μm	Penarafan beban asas
Bebibir										Penarafan beban asas
saya mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamik C N	Statik Co N
5	28	22	5	20	3.5	6	3.1	15	15	323	529
5	32	25	5	24	3.5	6	3.1			431	781
6	40	30	6	29	4.5	7.5	4.1			588	1,100
6	42	32	6	32	4.5	7.5	4.1			813	1,570
6	43	34	6	33	4.5	7.5	4.1			813	1,570
6	48	37	6	38	4.5	7.5	4.1			1,230	2,350
8	54	42	8	43	5.5	9	5.1	20	20	1,400	2,740
8	62	50	8	51	5.5	9	5.1			1,560	3,140
10	74	58	10	60	6.6	11	6.1			2.490	5.490
10	82	64	10	67	6.6	11	6.1	25	25	2,650	6,270
13	96	75	13	78	9	14	8.1			3,430	8,040
13	116	92	13	98	9	14	8.1			6,080	15,900
18	134	106	18	112	11	17	11.1	30	30	7,550	20,000

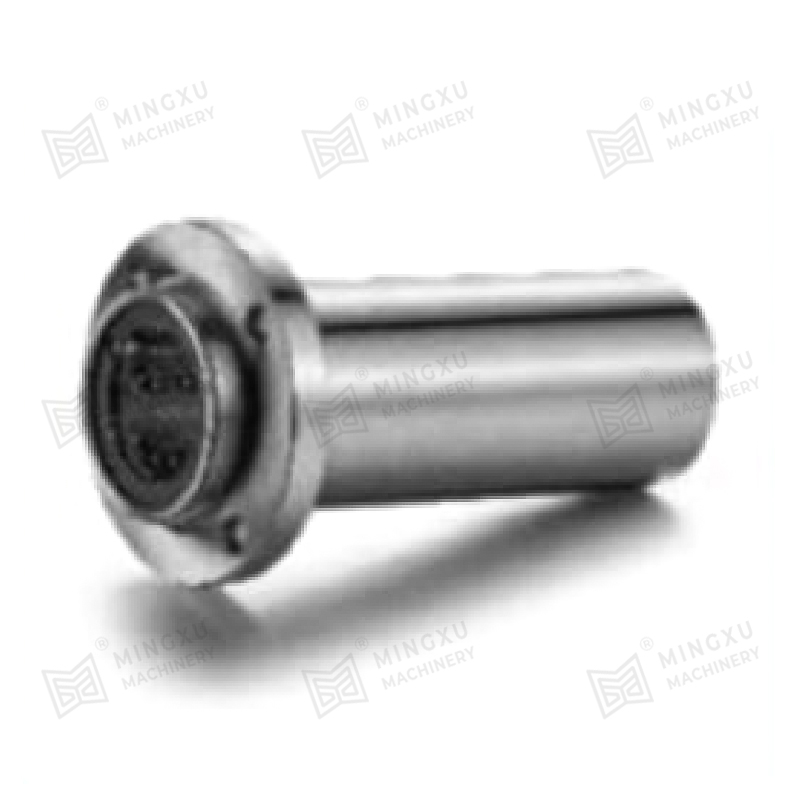

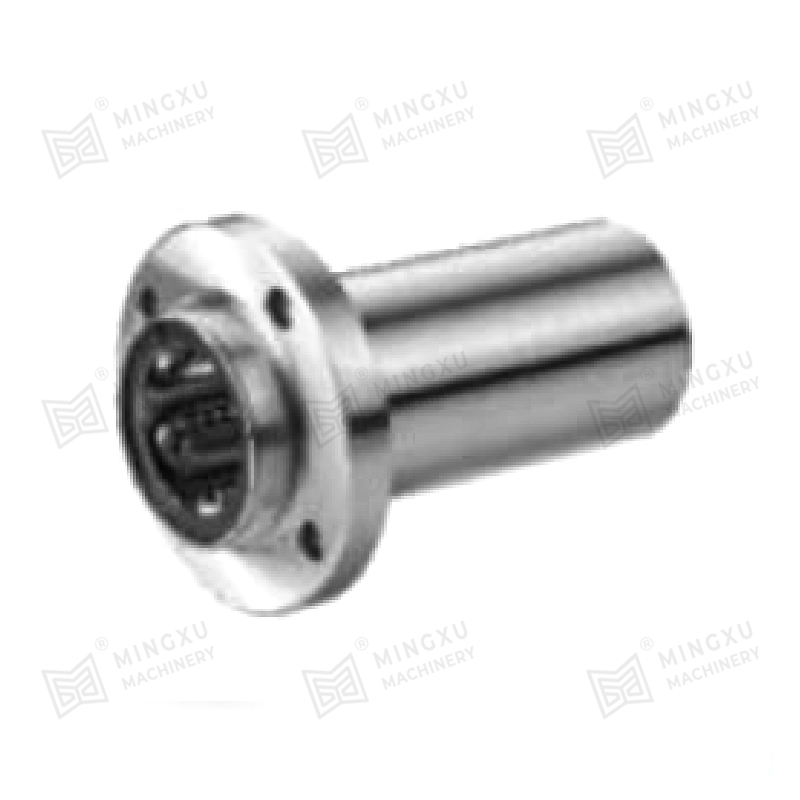

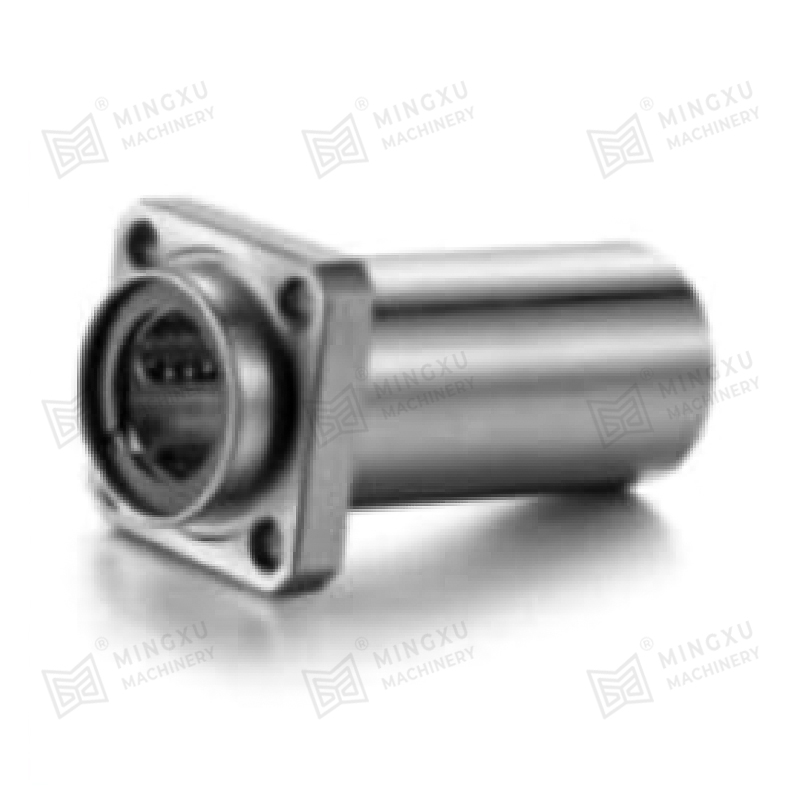

LMF(K)P···LGA (Penakal Tahan Suhu Tinggi)

Jenis ini ialah siri dimensi metrik yang digunakan secara meluas di Asia dan negara lain.

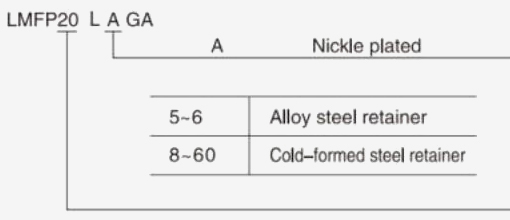

Semua model boleh dilakukan dengan bersalut nikel mengikut keperluan pelanggan, dengan fungsi kalis karat.


LMFP···LGA		LMKP···LGA

Nominal aci diameter mm	LMFP···LGA	Berat badan (g)	LMKP···LGA	Berat badan (g)	Dimensi utama dan toleransi
					dr		D		L
					mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
6	LMFP6LGA	33.6	LMKP6LGA	27.6	6	0 -10	12	0 -10	35	±300
8	LMFP8LGA	55.6	LMKP8LGA	47.6	8		15		45
10	LMFP10LGA	103	LMKP10LGA	83	10		19		55
12	LMFP12LGA	120.4	LMKP12LGA	100.4	12		21	0 -16	57	0 -300
13	LMFP13LGA	144	LMKP13LGA	122	13		23		61
16	LMFP16LGA	224	LMKP16LGA	199	16		28		70
20	LMFP20LGA	310	LMKP20LGA	275	20	0 -12	32	0 -19	80
25	LMFP25LGA	664	LMKP25LGA	624	25		40		112	0 -400
30	LMFP30LGA	832	LMKP30LGA	742	30		45		123
35	LMFP35LGA	1,218	LMKP35LGA	1,128	35	0 -15	52	0 -22	135
40	LMFP40LGA	1,860	LMKP40LGA	1,670	40		60		151
50	LMFP50LGA	3,600	LMKP50LGA	3,400	50		80		192
60	LMFP60LGA	4,500	LMKP60LGA	4,060	60	-Jadi	90	-25	209

Dimensi utama dan toleransi								Sipi μm	Persegi empat μm	Penarafan beban asas
Bebibir										Penarafan beban asas
saya mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamik C N	Statik Co N
5	28	22	5	20	3.5	6	3.1	15	15	323	529
5	32	25	5	24	3.5	6	3.1			431	781
6	40	30	6	29	4.5	7.5	4.1			588	1,100
6	42	32	6	32	4.5	7.5	4.1			813	1,570
6	43	34	6	33	4.5	7.5	4.1			813	1,570
6	48	37	6	38	4.5	7.5	4.1			1,230	2,350
8	54	42	8	43	5.5	9	5.1	20	20	1,400	2,740
8	62	50	8	51	5.5	9	5.1			1,560	3,140
10	74	58	10	60	6.6	11	6.1			2,490	5.490
10	82	64	10	67	6.6	11	6.1	25	25	2,650	6,270
13	96	75	13	78	9	14	8.1			3,430	8,040
13	116	92	13	98	9	14	8.1			6,080	15,900
18	134	106	18	112	11	17	11.1	30	30	7,550	20,000

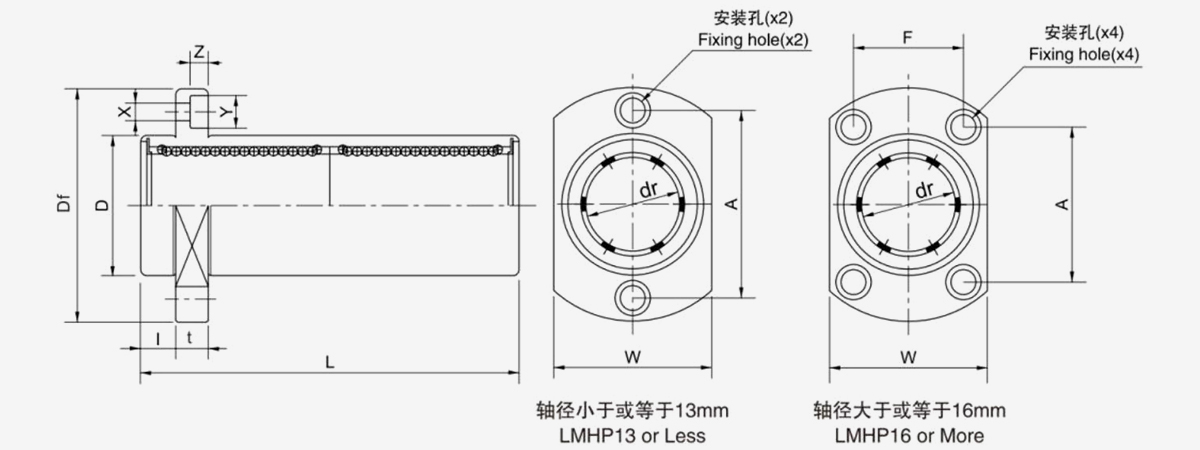

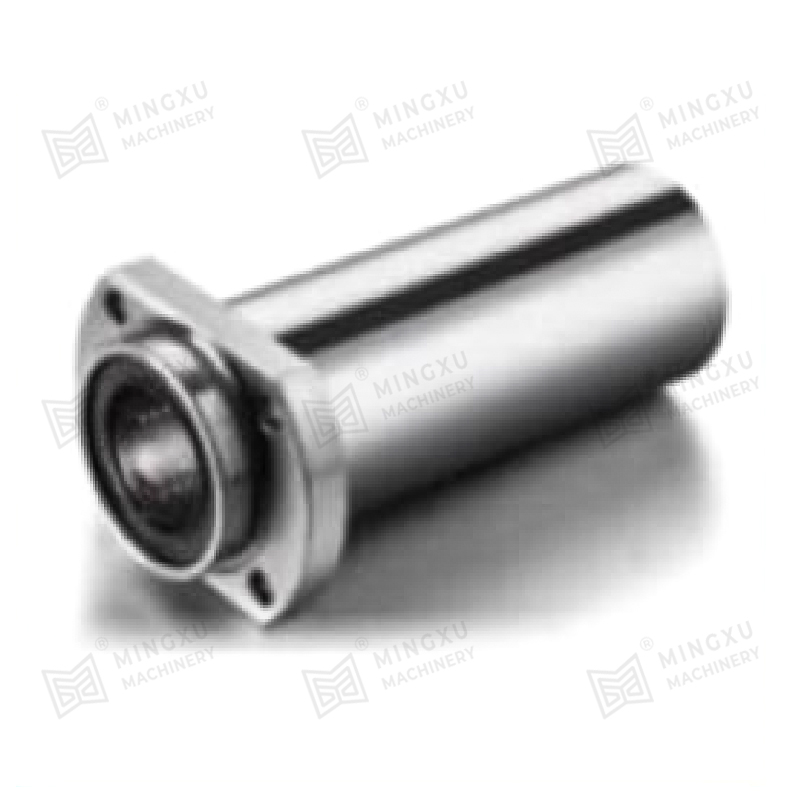

LMHP···LUU Resin retainer)

Jenis ini ialah siri dimensi metrik yang digunakan secara meluas di Asia dan negara lain.

Semua model boleh dilakukan dengan bersalut nikel mengikut keperluan pelanggan, dengan fungsi kalis karat.

Nominal aci diameter mm	LMHP···LUU	Berat badan (g)	Dimensi utama dan toleransi
			dr		D		L
			mm	Toleransi mm μm	mm	Toleransi μm	mm	Toleransi μm
6	LMHP6LUU	28	6	0 -10	12	0 -13	35	±300
8	LMHP8LUU	47	8		15	0 -13	45
10	LMHP10LUU	90	10		19	0 -16	55
12	LMHP12LUU	102	12		21		57	0 -300
13	LMHP13LUU	123	13		23		61
16	LMHP16LUU	182	16		28		70
20	LMHP20LUU	247	20	0 -12	32	0 -19	80
25	LMHP25LUU	525	25		40		112	0 -400
30	LMHP30LUU	645	30		45		123
35	LMHP35LUU	950	35	0 -15	52	0 -22	135
40	LMHP40LUU	1,450	40	0 -15	60	0 -22	151
50	LMHP50LUU	3,437	50		80		192

Dimensi utama dan toleransi									Sipi μm	Persegi empat μm	Penarafan beban asas
Bebibir											Penarafan beban asas
saya mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamik C N	Statik Co N
5	28	18	5	20	—	3.5	6	3.1	15	15	323	529
5	32	21	5	24	一	3.5	6	3.1			431	784
6	40	25	6	29	—	4.5	7.5	4.1			588	1,100
6	42	27	6	32	一	4.5	7.5	4.1			813	1,570
6	43	29	6	33	一	4.5	7.5	4.1			813	1,570
6	48	34	6	31	22	4.5	7.5	4.1			1,230	2,350
8	54	38	8	36	24	5.5	9	5.1	20	20	1,400	2,740
8	62	46	8	40	32	5.5	9	5.1			1,560	3,140
10	74	51	10	49	35	6.6	11	6.1			2,490	5,490
10	82	58	10	55	38	6.6	11	6.1	25	25	2,650	6,270
13	96	66	13	64	45	9	14	8.1	25	25	3,430	8,040
13	116	86	13	80	56	9	14	8.1			6,080	15,900

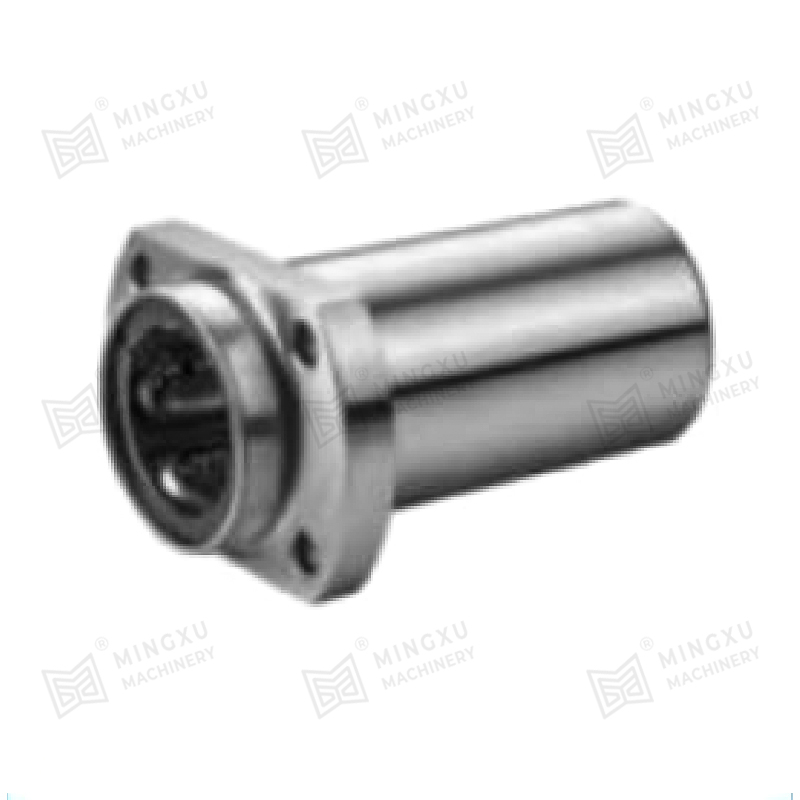

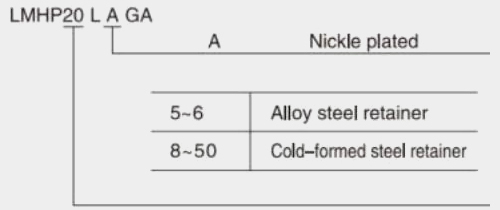

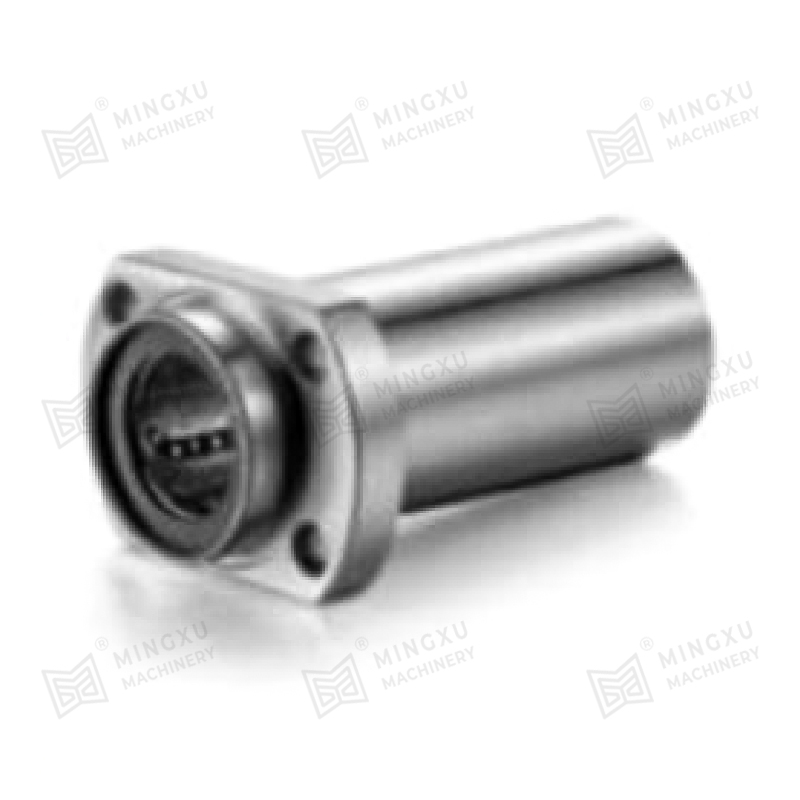

LMHP···LGA (Penakal Tahan Suhu Tinggi)

Jenis ini ialah siri dimensi metrik yang digunakan secara meluas di Asia dan negara lain.

Semua model boleh dilakukan dengan bersalut nikel mengikut keperluan pelanggan, dengan fungsi kalis karat.


LMHP···LGA

Nominal aci diameter mm	LMHP···LGA	Berat badan (g)	Dimensi utama dan toleransi
			dr		D		L
			mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
6	LMHP6LGA	30.6	6	0 -10	12	0 -13	35	±300
8	LMHP8LGA	51.6	8		15		45
10	LMHP10LGA	95	10		19		55
12	LMHP12LGA	112.4	12		21	0 -16	57	0 -300
13	LMHP13LGA	137	13		23		61
16	LMHP16LGA	216	16		28		70
20	LMHP20LGA	297	20	0 -12	32	0 -19	80
25	LMHP25LGA	649	25		40		112	0 -400
30	LMHP30LGA	797	30		45		123
35	LMHP35LGA	1,148	35	0 -15	52	0 -22	135
40	LMHP40LGA	1,740	40		60		151
50	LMHP50LGA	3,437	50		80		192

Dimensi utama dan toleransi									Sipi μm	Persegi empat μm	Penarafan beban asas
Bebibir											Penarafan beban asas
saya mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			C N Dinamik	Statik Co N
5	28	18	5	20	—	3.5	6	3.1	15	15	323	529
5	32	21	5	24	一	3.5	6	3.1			431	784
6	40	25	6	29	—	4.5	7.5	4.1			588	1,100
6	42	27	6	32	一	4.5	7.5	4.1			813	1,570
6	43	29	6	33	一	4.5	7.5	4.1			813	1,570
6	48	34	6	31	22	4.5	7.5	4.1			1,230	2,350
8	54	38	8	36	24	5.5	9	5.1	20	20	1,400	2,740
8	62	46	8	40	32	5.5	9	5.1			1,560	3,140
10	74	51	10	49	35	6.6	11	6.1			2,490	5,490
10	82	58	10	55	38	6.6	11	6.1	25	25	2,650	6,270
13	96	66	13	64	45	9	14	8.1	25	25	3,430	8,040
13	116	86	13	80	56	9	14	8.1			6,080	15,900

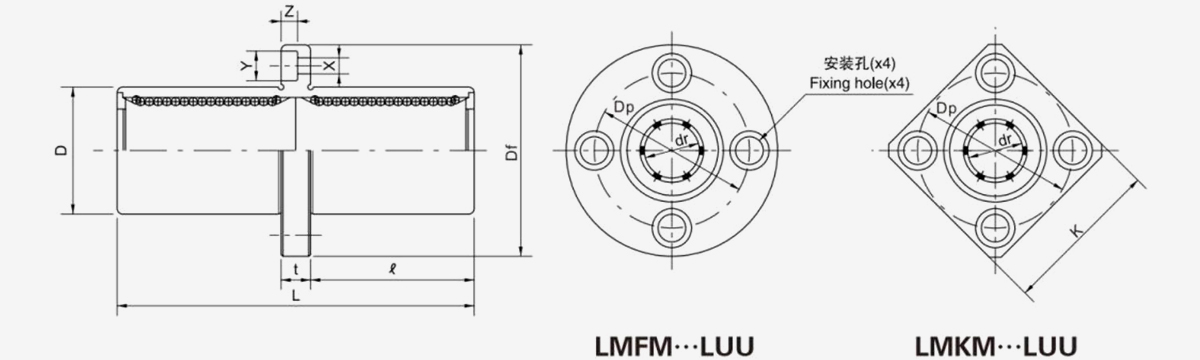

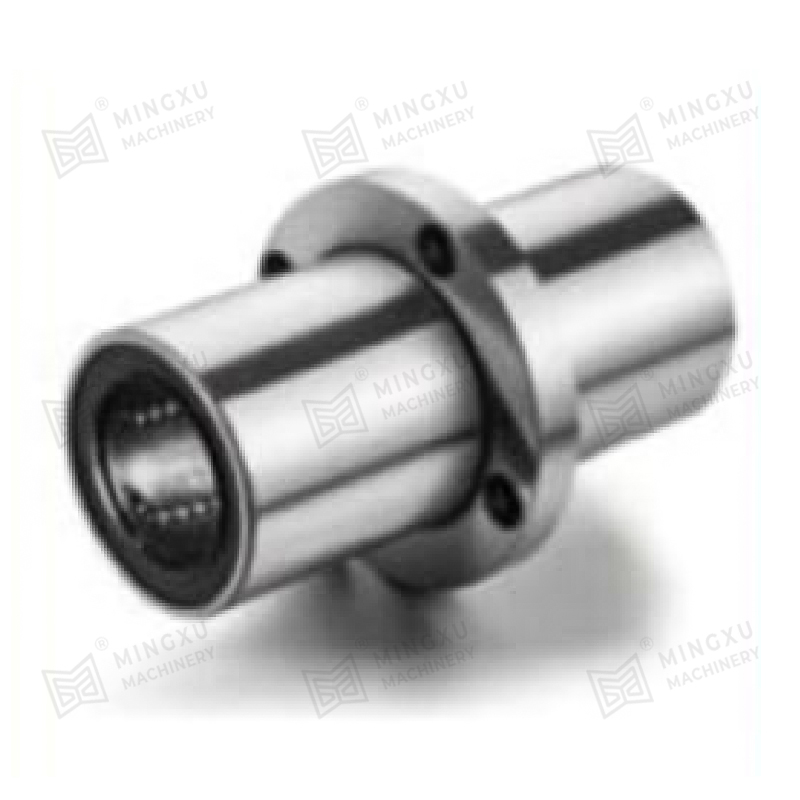

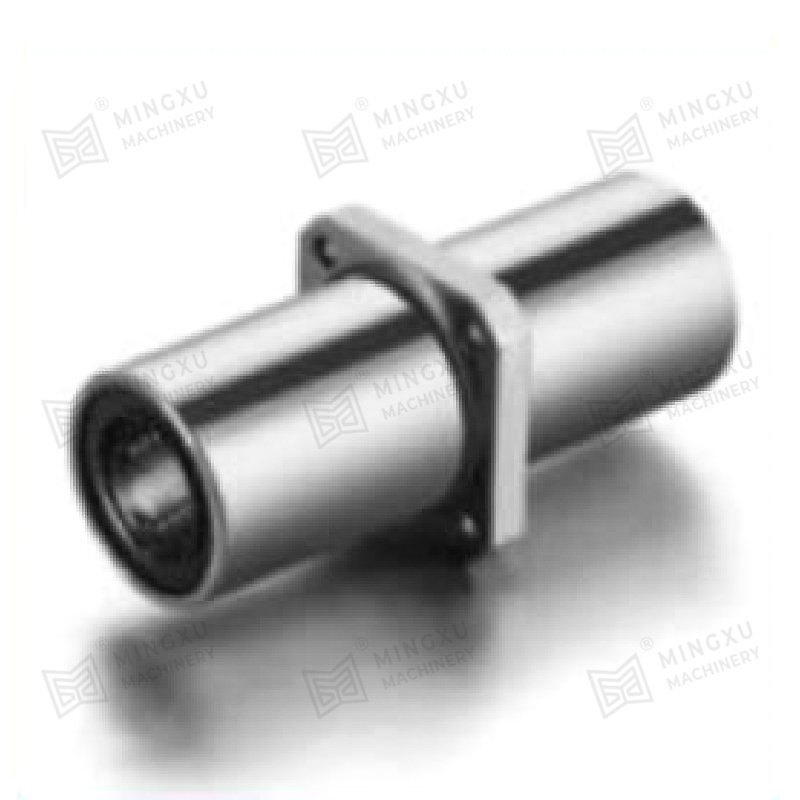

LMF(K)M···LUU (penahan resin)

Jenis ini ialah siri dimensi metrik yang digunakan secara meluas di Asia dan negara lain.

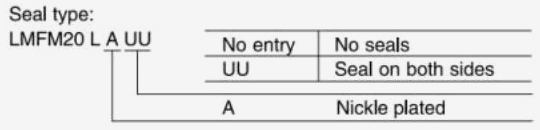

Semua model boleh dilakukan dengan bersalut nikel mengikut keperluan pelanggan, dengan fungsi kalis karat.


LMFM···LUU	LMKM···LUU

Nominal aci diameter mm	LMFM ···LUU	Berat badan (g)	LMKM···LUU	Berat badan (g)	Dimensi utama dan toleransi
					dr		D		L
					mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
6	LMFM6LUU	31	LMKM6LUU	25	6	0 -10	12	0 -13	35	±300
8	LMFM8LUU	51	LMKM8LUU	43	8		15		45
10	LMFM10LUU	98	LMKM10LUU	78	10		19		55
12	LMFM12LUU	110	LMKM12LUU	90	12		21	0 -16	57	0 -300
13	LMFM13LUU	130	LMKM13LUU	108	13		23		61
16	LMFM16LUU	190	LMKM16LUU	165	16		28		70
20	LMFM20LUU	260	LMKM20LUU	225	20	0 -12	32	0 -19	80
25	LMFM25LUU	540	LMKM25LUU	500	25		40		112	0 -400
30	LMFM30LUU	680	LMKM30LUU	590	30		45		123
35	LMFM35LUU	1,020	LMKM35LUU	930	35	0 -15	52	0 -22	135
40	LMFM40LUU	1,570	LMKM40LUU	1,380	40	0 -15	60		151
50	LMFM50LUU	3,600	LMKM50LUU	3,400	50	0 -20	80		192
60	LMFM60LUU	4,500	LMKM60LUU	4,060	60	0 -20	90	0 -25	209

Dimensi utama dan toleransi								Sipi μm	Persegi empat μm	Penarafan beban asas
Bebibir										Penarafan beban asas
saya mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamik C N	Static Co N
15	28	22	5	20	3.5	6	3.1	15	15	323	529
20	32	25	5	24	3.5	6	3.1			431	781
24.5	40	30	6	29	4.5	7.5	4.1			588	1,100
25.5	42	32	6	32	4.5	7.5	4.1			813	1,570
27.5	43	34	6	33	4.5	7.5	4.1			813	1,570
32	48	37	6	38	4.5	7.5	4.1			1,230	2.350
36	54	42	8	43	5.5	9	5.1	20	20	1,400	2,740
52	62	50	8	51	5.5	9	5.1			1,560	3,140
56.5	74	58	10	60	6.6	11	6.1			2.490	5.490
62.5	82	64	10	67	6.6	11	6.1	25	25	2,650	6,270
69	96	75	13	78	9	14	8.1			3,430	8,040
89.5	116	92	13	98	9	14	8.1			6,080	15,900
95.5	134	106	18	112	11	17	11.1	30	30	7,550	20,000

Komposisi dan Sifat Bahan
bahan	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Ketumpatan	8.0	8.9	7.8	8.9	8.0
Kekerasan HB	>210	>70	>150	>95	>250
Kekuatan Tegangan N/mm²	>750	>200	>600	>260	>800
Kekuatan Hasil N/mm²	>450	>90	>260	>150	>450
Pemanjangan%	>12	>15	>10	>৪	>800
Pekali Pengembangan Linear 10 ^-5 / ℃	1.9	1.8	1.6	1.8	1.9
Hadkan Suhu ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Maks. Muatkan N/mm²	100	60	50	70	120
Maks. Kelajuan (Kering) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Mampatan Ubah Bentuk Kekal 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
*Permintaan besar dengan bahan khas disediakan.

Pertukaran Bahan Asas
Kod Bahan	Jenama China GB1176-87	Antarabangsa ISO 1338	Jerman DIN	Jepun JIS	Amerika ASTM(UNS)	England BS	Itali JM	Syarat yang berkenaan
JDB Tuang Gangsa	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Beban tinggi, kelajuan rendah Biasa digunakan
JDB-1Gangsa	ZCuSn5 Pb5Zn5	GKuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Beban pertengahan, kelajuan rendah Biasa digunakan
JDB-2Gangsa	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Beban pertengahan, kelajuan pertengahan, Biasa digunakan
JDB-3Gangsa	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Beban pertengahan, kelajuan rendah, Biasa digunakan
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Lebih beban tinggi, kelajuan rendah, Beban tinggi digunakan

Pelincir Pepejal
Minyak pelincir	ciri-ciri	Aplikasi biasa
SL1 Tambah grafit	Rintangan yang sangat baik terhadap bahan kimia serangan dan geseran rendah, Had Suhu 400 ℃	Sesuai untuk mesin am dan di bawah atmosfera
SL4 tambah PTFE	Terendah dalam geseran dan kebaikan air Pelinciran, Had Suhu 300 ℃	Kapal, turbin hidraulik, turbin gas, dll.

SUBMIT

Tentang kita

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. dahulunya dikenali sebagai Kilang Jentera Jiashan Mingxu Precision, telah diasaskan pada tahun 2011. Syarikat ini terletak di kawasan pedalaman Zon Demonstrasi Pembangunan Bersepadu Delta Sungai Yangtze, dengan lokasi dan pengangkutan yang mudah. Dengan lebih daripada sepuluh tahun pengalaman pembuatan dan R&D, syarikat itu telah terlibat secara mendalam dalam pembangunan dan pengeluaran galas pelincir pepejal, papan selaju, laluan gelongsor dan peluncur. Pembekal ODM dan Syarikat JFB Shoulder Bushing Flange Graphite Inlaid Self-Lubricating Bearing di China. Pembuatan produk menggunakan peralatan automasi moden, melaksanakan standard sistem pengurusan kualiti ISO2000 dengan ketat, dan proses utama diproses oleh mesin CNC berketepatan tinggi. Produk utama syarikat meliputi beberapa siri produk seperti galas pelincir diri bertatah pepejal JDB, galas tersinter keluli-kuprum, galas pelincir sendiri SF-1, galas pelincir sendiri sempadan SF-2 dan galas tembaga FB090. Digunakan secara meluas dalam industri automobil, jentera pembinaan, peralatan metalurgi, jentera perlombongan, pengacuan suntikan, acuan, tekstil, percetakan dan banyak lagi bidang pembuatan jentera; Sehingga kini, produk syarikat telah tersebar di seluruh China dan dieksport ke banyak negara asing, dan amat diiktiraf dan disayangi oleh pelanggan domestik dan asing. Jentera Mingxu mematuhi prinsip perkhidmatan "perkhidmatan berkualiti tinggi yang berorientasikan kualiti", dan berusaha untuk menyediakan pelanggan dengan produk dan perkhidmatan profesional. Bekalan Borong MXB-JFB Shoulder Bushing Flange Graphite Inlaid Self-Lubricating Bearing. Syarikat akan terus memperkenalkan bakat, menambah baik mekanisme pengurusan, integriti, pembangunan, inovasi, dan berusaha untuk membina jenama bertaraf dunia.

Sijil Kepujian

Berita

Kesan kandungan grafit dan pengedaran pada prestasi pelincir diri plat gangsa grafit
2025-06-06
Plat gangsa grafit digunakan secara meluas dalam pelbagai aplikasi ...
BACA LAGI
Kriteria permohonan dan pemilihan galas lobak diri dalam jentera pembinaan
2025-06-05
Jentera pembinaan beroperasi daL.am persekitaran yang meL.am...
BACA LAGI
Kriteria permohonan dan pemilihan galas lubricating diri dalam jentera metalurgi
2025-06-04
Jentera metalurgi beroperasi di bawah keadaan yang melampau suhu...
BACA LAGI
Apakah manfaat tribologi utama galas sfera yang berputar-putar sendiri yang berasaskan gangsa di atas yang melincirkan konvensional dalam gerakan berayun atau sudut?
2025-05-29
The Galas sfera yang berputar sendiri pepejal berasaskan gangsa...
BACA LAGI

Menu Web

Carian Produk

Bahasa

Menu Keluar

Borong LMFP…L/LMKP…L/LMHP…L dua-lebar-kedudukan-juruterbang bebibir galas gerakan linear

Kategori

Hubungi Kami
