LMFP/LMKP/LMHP Pilot Flanged Linear Motion Bearing

Gerakan gerakan linear flanged juruterbang direkayasa dengan mekanisme gelongsor serba boleh yang boleh menggabungkan sama ada roda gelongsor yang dipandu ketepatan, roller berkapasiti tinggi, pemasangan roller jarum, atau plat slaid khusus, bergantung kepada keperluan aplikasi. Reka bentuk teras ini dipertingkatkan lagi oleh permukaan sfera luar bersepadu dan bebibir pemasangan yang kukuh. Ciri utama yang membezakan galas ini adalah geometri dalaman yang dioptimumkan, yang termasuk tekanan dan sudut hubungan yang jelas. Sudut -sudut ini dikalibrasi dengan teliti untuk membolehkan galas mengurus beban paksi yang besar dengan berkesan sambil mengekalkan ketegangan struktur dan ketepatan putaran yang luar biasa sepanjang kitaran operasinya.

Komponen flange memainkan peranan penting dengan menyediakan antara muka lampiran yang teguh, yang membolehkan galas itu diikat dengan selamat ke bingkai alat mesin, perumahan peralatan, atau sokongan struktur dengan usaha penjajaran minimum. Ini yang bermasalah dalam menuntut persekitaran perindustrian di mana ketahanan terhadap daya paksi berat dan kawalan putaran yang tepat adalah penting, menjadikannya sangat sesuai untuk aplikasi berprestasi tinggi seperti alat spindle alat mesin ketepatan, sistem penggantungan kenderaan kereta api, dan perhimpunan mekanikal lain yang memerlukan panduan linear yang boleh dipercayai di bawah beban.

Mendapatkan sebut harga

PREV：LMFP…L/LMKP…L/LMHP…L dua-lebar-kedudukan-juruterbang bebibir galas gerakan linear NEXT：LMF…L/LMK…L/LMH…L galas gerakan linear bebibir dua lebar

pengenalan produk
Parameter
Keterangan Bahan
Hubungi Kami

Ciri-ciri Produk

1 Boleh bekerja untuk masa yang lama dalam keadaan bebas minyak.

2 Lebih sesuai untuk keadaan kerja berkelajuan rendah dan beban berat, dengan rintangan haus yang baik dan geseran yang sangat rendah.

3 Sesuai untuk situasi di mana filem minyak sukar dibentuk, seperti berbalas, berputar dan pergerakan terputus-putus.

4 Tahan kakisan dan pengoksidaan.

5 Bebas penyelenggaraan dan hayat perkhidmatan yang panjang.

Kenapa Pilih Bearing Tanpa Minyak

Kurangkan kos Pembuatan

Tidak perlu peranti bekalan minyak, lubang suntikan minyak atau minyak pemprosesan alur, yang boleh menjimatkan kos pembuatan.

Kurangkan Kos Operasi

Ia sangat mengurangkan penggunaan minyak pelincir, mengurangkan penyelenggaraan peralatan, dan mengelakkan bahaya tersembunyi yang disebabkan oleh bekalan minyak yang tidak mencukupi, mengurangkan dengan berkesan kos operasi.

Memendekkan Masa Reka Bentuk

Reka bentuk bebas minyak memudahkan struktur produk dan menjimatkan masa reka bentuk dengan berkesan. Kami profesional Pembekal ODM bagi LMFP/LMKP/LMHP Pilot Flanged Linear Motion Bearing

Kondusif Kepada Perlindungan Alam Sekitar

Tiada kitar semula sisa minyak diperlukan, yang juga bermanfaat untuk perlindungan alam sekitar.

Medan Aplikasi

Suhu tinggi

· Kilang keluli

· Relau peleburan

· Peralatan pengeringan

· Ketuhar pembakar

· Pengawal haba

Kalis air

· Pintu empangan

·Pam air

· Struktur suis cecair

· Struktur luar pesisir

· Peralatan mesin dok dan kelodak

Industri kimia

· Kilang kimia

· Peralatan penyaduran elektrik

·Peralatan rawatan air sisa

· Jentera pencelupan

· Peralatan penapisan minyak dan kimia

Tenaga

·Kuasa angin

· Tenaga baharu

kapal

· Kren dek

· Sauh

· Penutup menetas

· Lengan kemudi

· Jentera pengangkat dan peralatan cincin angkat

Pembuatan Automobil

· Acuan setem

· Struktur kimpalan

· Mengecat dan mengeringkan garisan

· Tali pinggang penghantar logam

·Peralatan mesin

Industri berat

· Jentera kilang paip keluli

· Kilang tayar dan kertas

·Jana kuasa

·Menyambung togol jentera suntikan acuan

Pembinaan, Perlombongan, Pemuatan

· Pembancuh, pengisar, penumbuk

· Jentera pembinaan

· Peralatan perlombongan

·Menyambung galas rod

Jambatan dan Rel Angkat

· Galas jambatan

·Rasuk, jambatan, jambatan gantung

·Reaktor berkaitan tenaga nuklear

·Penjana wap

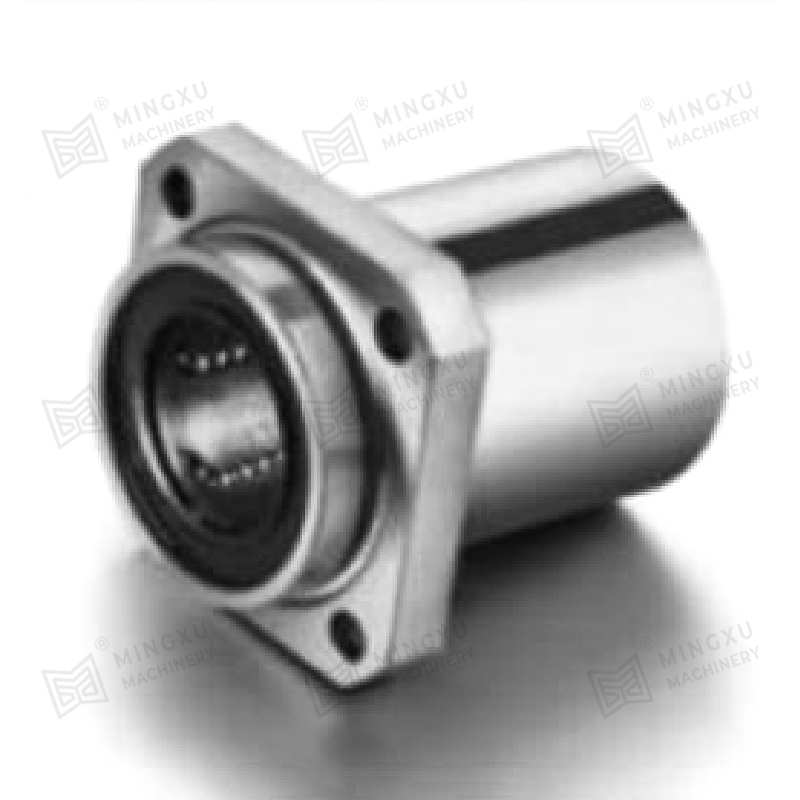

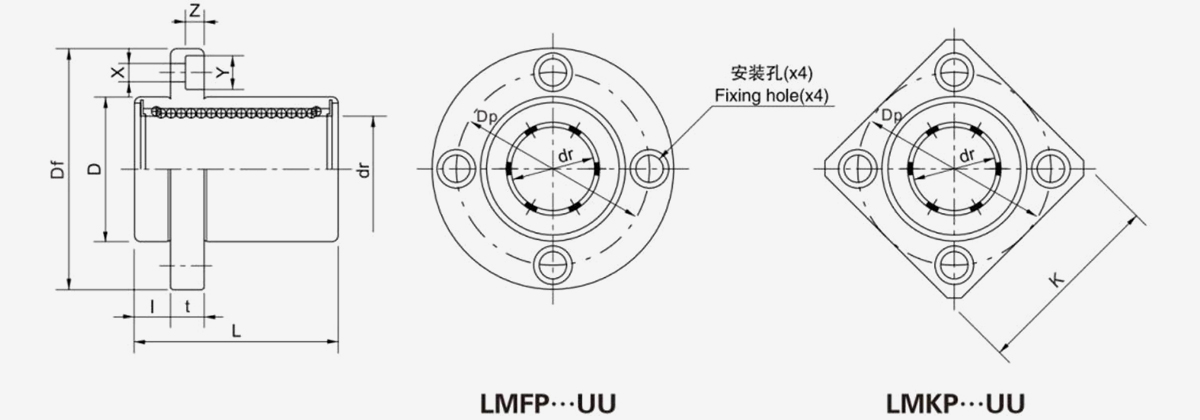

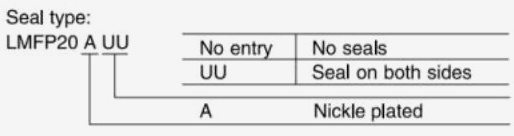

L....MF (k) p ··· uu (penahan resin)

Jenis ini adalah siri dimensi metrik yang digunakan secara meluas di Asia dan
negara lain.

Semua model boleh dilakukan dengan bersalut Nickle mengikut keperluan pelanggan, dengan fungsi karat-bukti.


LMFP ··· UU	Lmkp ··· uu

Nominal aci diameter mm	LMFP ··· UU	Berat (9)	Lmkp ··· uu	Berat (g)	Dimensi dan toleransi utama
					dr		D		L
					mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
6	Lmfp6uU	24	Lmkp6uu	18	6	0 -9	12	0 -13	19	± 300
8	Lmfp8uu	37	Lmkp8uu	29	8		15		24
10	Lmfp10UU	72	Lmkp10uu	52	10		19		29
12	Lmfp12uu	76	Lmkp12uu	57	12		21	0 -16	30	0 -200
13	Lmfp13uu	88	Lmkp13uu	72	13		23		32
16	Lmfp16uu	120	Lmkp16uu	104	16		28		37
20	Lmfp20UU	180	Lmkp20uu	145	20	0 -10	32	0 -19	42
25	LMFP25UU	340	Lmkp25uu	300	25		40		59	0 -300
30	Lmfp30uu	470	Lmkp30uu	375	30		45		64
35	Lmfp35uu	650	Lmkp35uu	560	35	0 -12	52	0 -22	70
40	LMFP40UU	1,060	Lmkp40uu	880	40		60		80
50	LMFP50UU	2,200	Lmkp50uu	2,000	50		80		100
60	Lmfp60uu	3,000	Lmkp60uu	2,560	60	0 -15	90	0 -25	110

Dimensi dan toleransi utama								Eccentricity μm	Kesederhanaan μm	Penilaian Beban Asas
Bebibir										Penilaian Beban Asas
I mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamik C n	Statik Co n
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1.370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1,570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1,670	3.140
13	96	75	13	78	9	14	8.1			2,160	4,020
13	116	92	13	98	9	14	8.1			3,820	7,940
18	134	106	18	112	11	17	11.1	25	25	4,700	10,000

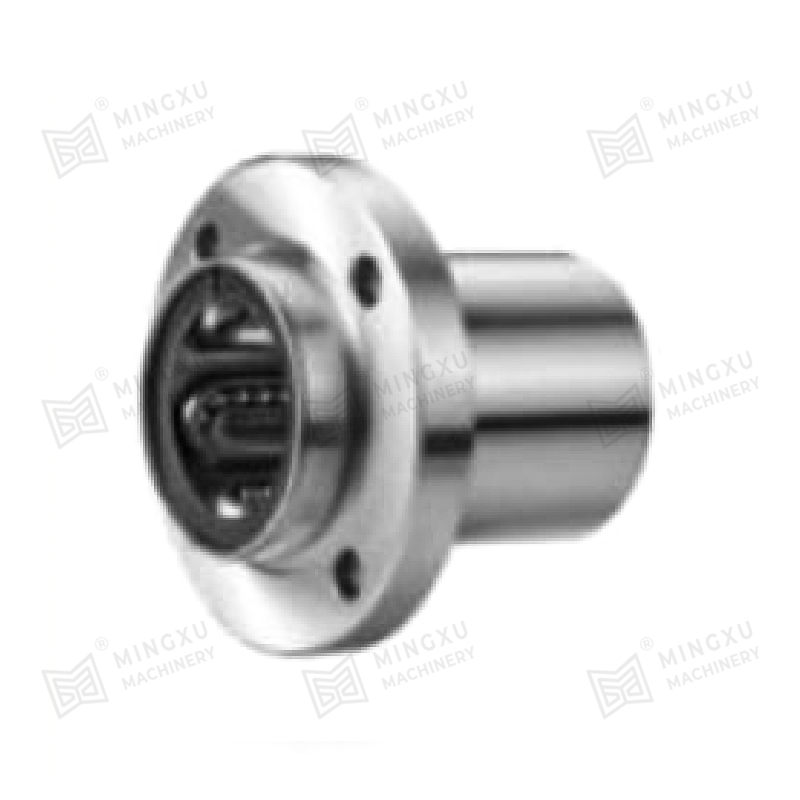

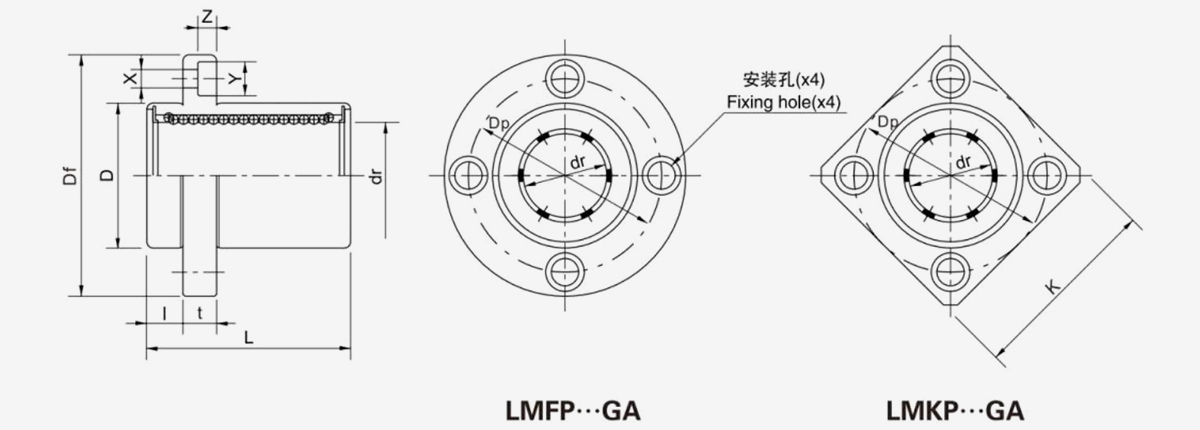

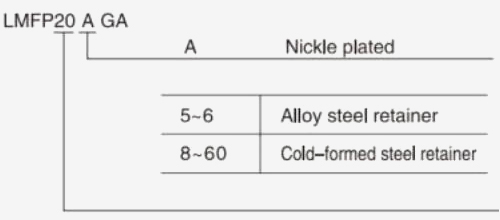

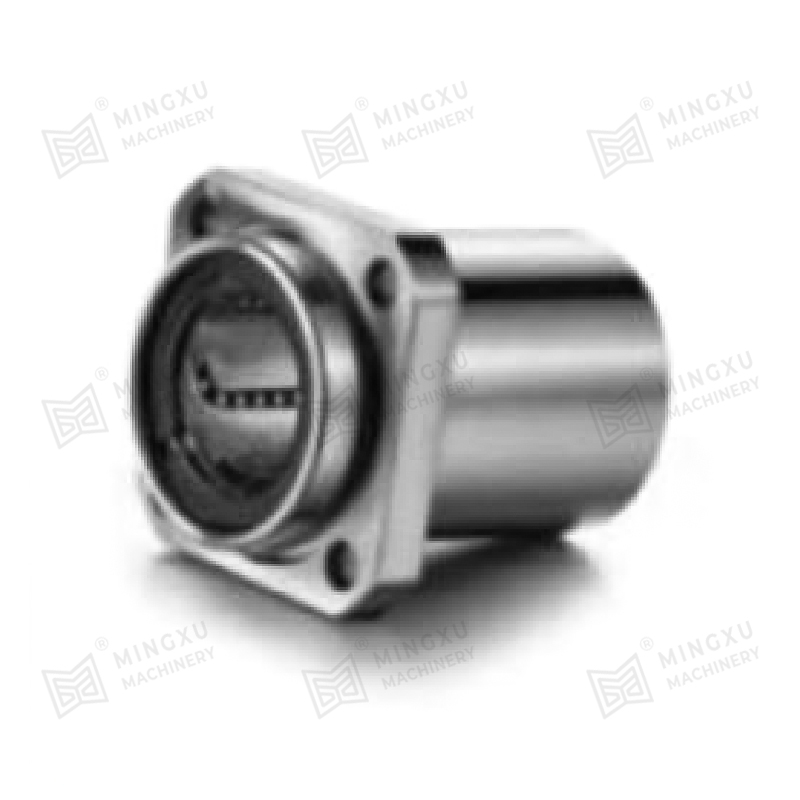

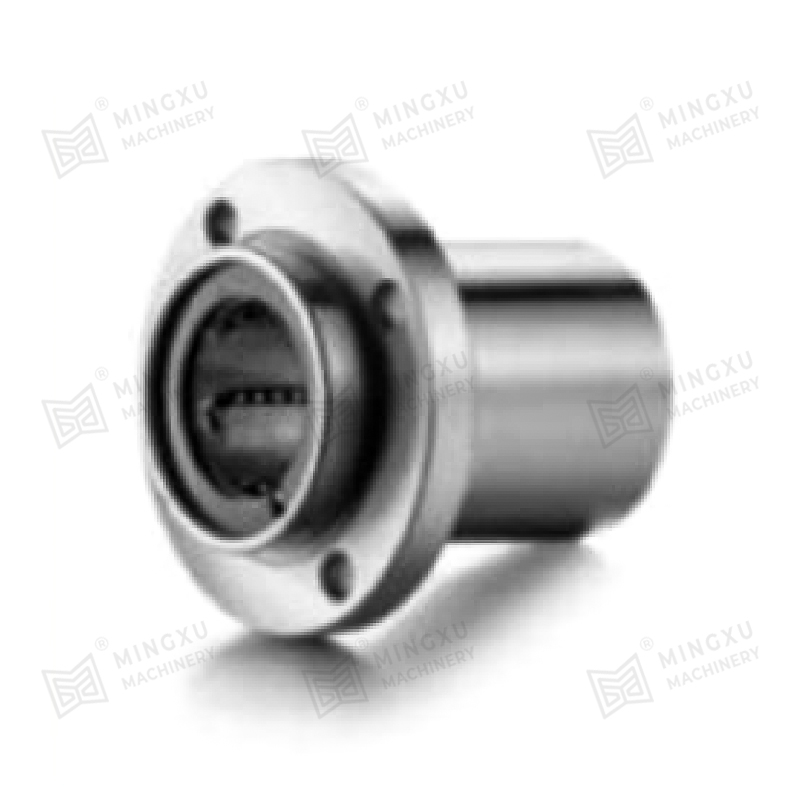

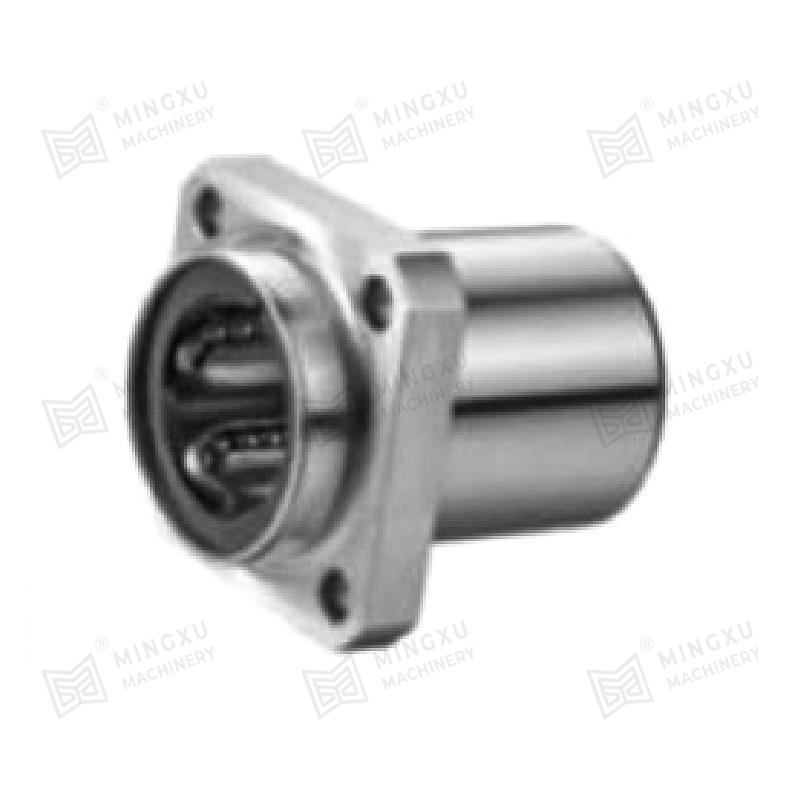

LMF (k) p ··· Ga (penahan tahan suhu tinggi)

Jenis ini adalah siri dimensi metrik yang digunakan secara meluas di Asia dan negara -negara lain.

Semua model boleh dilakukan dengan bersalut Nickle mengikut keperluan pelanggan, dengan fungsi karat-bukti.


LMFP ··· GA		LMKP ··· GA

Nominal aci diameter mm	LMFP ··· GA	Berat (g)	LMKP ··· GA	Berat (g)	Dimensi dan toleransi utama
					dr		D		L
					mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
6	Lmfp6ga	25.3	Lmkp6ga	19.3	6	0 -9	12	0 -13	19	± 300
8	LMFP8GA	39.3	LMKP8GA	31.3	8		15		24
10	LMFP10GA	74.5	LMKP10GA	54.5	10		19		29
12	LMFP12GA	81.2	LMKP12GA	62.2	12		21	0 -16	30	0 -200
13	LMFP13GA	95	LMKP13GA	79	13		23		32
16	LMFP16GA	137	LMKP16GA	121	16		28		37
20	LMFP20GA	205	LMKP20GA	170	20	0 -10	32	0 -19	42
25	LMFP25GA	402	LMKP25GA	362	25		40		59	0 -300
30	LMFP30GA	546	LMKP30GA	451	30		45		64
35	LMFP35GA	789	LMKP35GA	659	35	0 -12	52	0 -22	70
40	LMFP40GA	1,205	LMKP40GA	1,025	40		60		80
50	LMFP50GA	2,200	LMKP50GA	2,000	50		80		100
60	LMFP60GA	3,000	LMKP60GA	2,560	60	0 -15	90	0 -25	110

Dimensi dan toleransi utama								Eccentricity μm	Squareness μm	Penilaian Beban Asas
Bebibir										Penilaian Beban Asas
I mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamik C n	Statik Co n
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1,180
8	54	42	8	43	5.5	9	5.1	15	15	882	1,370
8	62	50	8	51	5.5	9	5.1			980	1,570
10	74	58	10	60	6.6	11	6.1			1,570	2,740
10	82	64	10	67	6.6	11	6.1	20	20	1,670	3,140
13	96	75	13	78	9	14	8.1			2,160	4,020
13	116	92	13	98	9	14	8.1			3,820	7,940
18	134	106	18	112	11	17	11.1	25	25	4,700	10,000

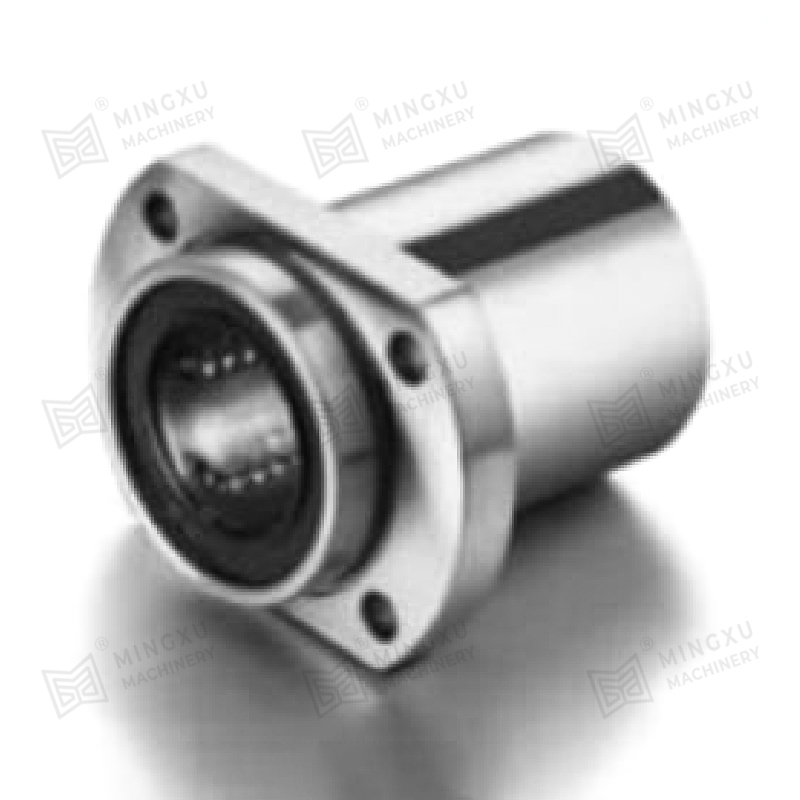

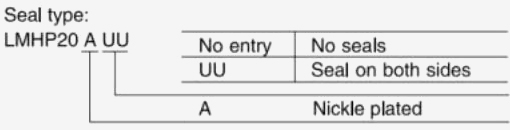

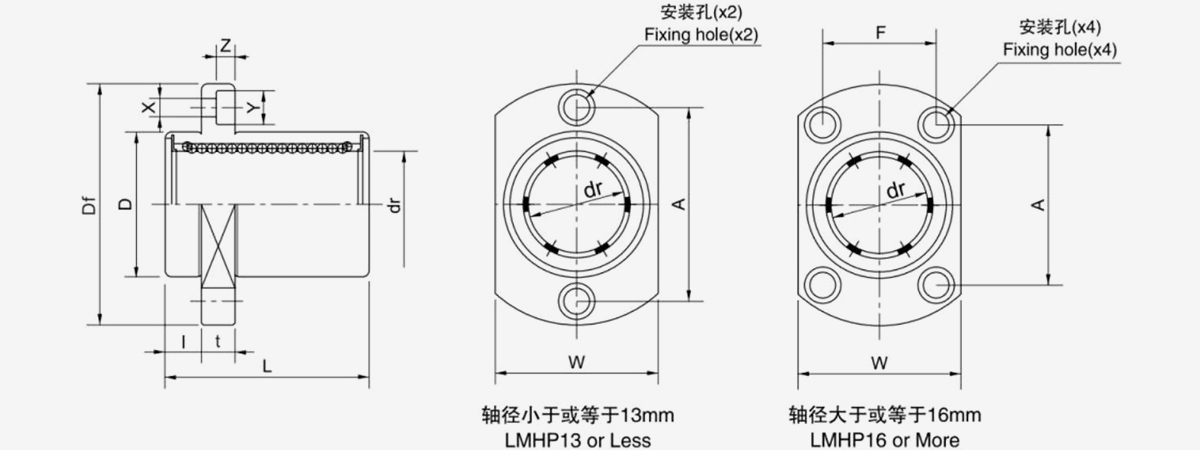

LMHP ··· uu (penahan resin)

Jenis ini adalah siri dimensi metrik yang digunakan secara meluas di Asia dan negara -negara lain.

Semua model boleh dilakukan dengan bersalut Nickle mengikut keperluan pelanggan, dengan fungsi karat-bukti.

Nominal aci diameter mm	LMHP ··· UU	Berat (g)	Dimensi dan toleransi utama
			dr		D		L
			mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
6	Lmhp6uu	21	6	0 -9	12	0 -13	19	± 300
8	Lmhp8uu	33	8		15		24
10	Lmhp10uu	64	10		19		29
12	LMHP12UU	68	12		21	0 -16	30	0 -200
13	LMHP13UU	81	13		23		32
16	LMHP16UU	112	16		28		37
20	LMHP20UU	167	20	0 -10	32	0 -19	42
25	LMHP25UU	325	25		40		59	0 -300
30	LMHP30UU	388	30		45		64
35	Lmhp35uu	580	35	0 -12	52	0 -22	70
40	LMHP40UU	920	40	0 -12	60	0 -22	80
50	LMHP50UU	2,037	50		80		100

Dimensi dan toleransi utama									Eccentricity μm	Squareness μm	Penilaian Beban Asas
Bebibir											Penilaian Beban Asas
I mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamik CN	Statik Con
5	28	18	5	20	-	3.5	6	3.1	12	12	206	265
5	32	21	5	24	一	3.5	6	3.1			274	392
6	40	25	6	29	-	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1,180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1,370
8	62	46	8	40	32	5.5	9	5.1			980	1,570
10	74	51	10	49	35	6.6	11	6.1			1,570	2,740
10	82	58	10	55	38	6.6	11	6.1	20	20	1,670	3,140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4,020
13	116	86	13	80	56	9	14	8.1			3,820	7,940

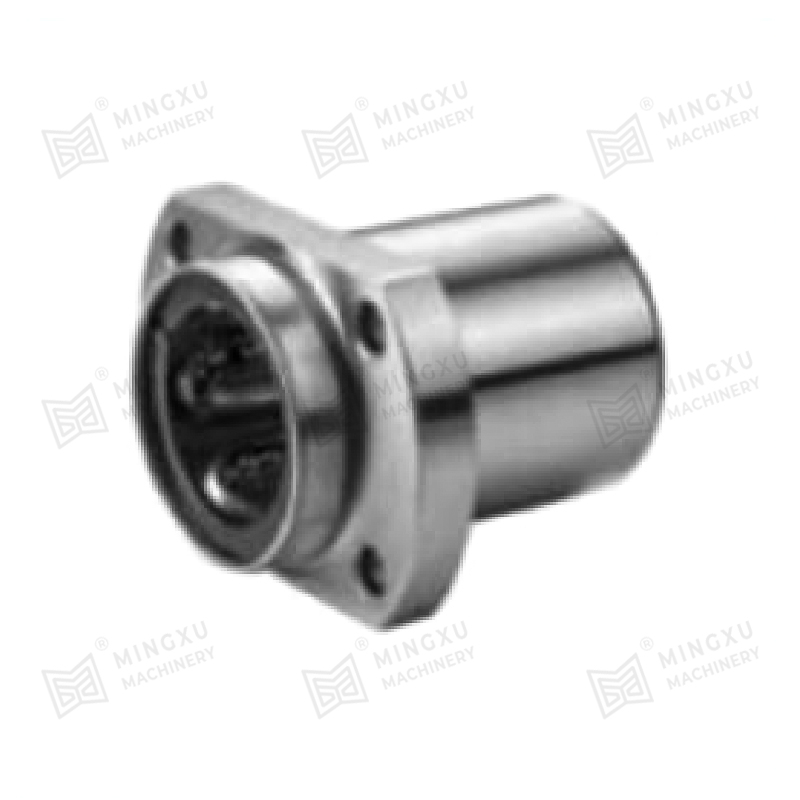

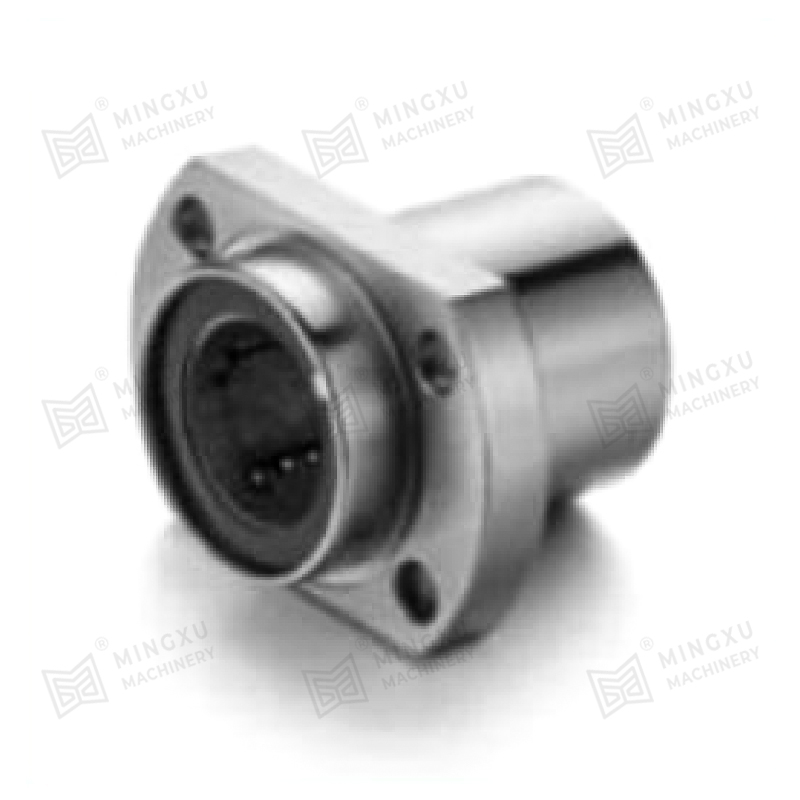

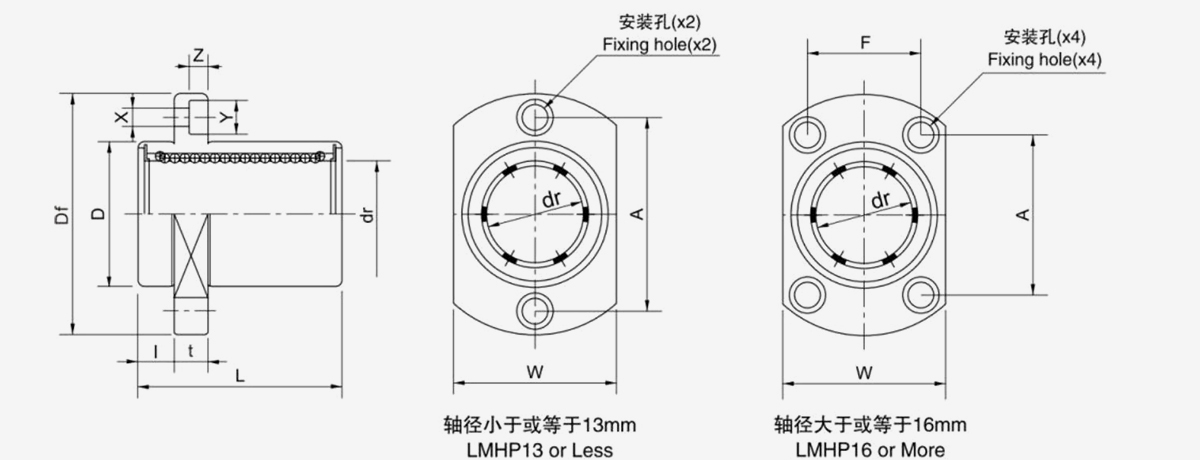

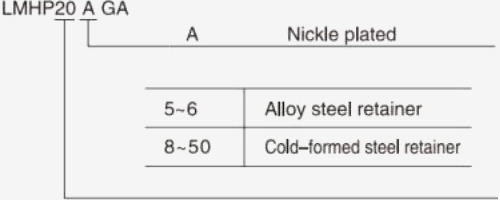

LMHP ··· GA (penahan tahan suhu tinggi)

Jenis ini adalah siri dimensi metrik yang digunakan secara meluas di Asia dan negara -negara lain.

Semua model boleh dilakukan dengan bersalut Nickle mengikut keperluan pelanggan, dengan fungsi karat-bukti.


LMHP ··· GA

Nominal aci diameter mm	LMHP ··· GA	Berat (g)	Dimensi dan toleransi utama
			dr		D		L
			mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
6	Lmhp6ga	22.3	6	0 -9	12	0 -13	19	± 300
8	LMHP8GA	35.3	8		15	0 -13	24
10	LMHP10GA	65.5	10		19	0 -16	29
12	LMHP12GA	73.2	12		21		30	0 -200
13	LMHP13GA	88	13		23		32
16	LMHP16GA	129	16		28		37
20	LMHP20GA	192	20	0 -10	32	0 -19	42
25	LMHP25GA	387	25		40		59	0 -300
30	LMHP30GA	464	30		45		64
35	LMHP35GA	679	35	0 -12	52	0 -22	70
40	LMHP40GA	1,065	40	0 -12	60	0 -22	80
50	LMHP50GA	2,037	50		80		100

Dimensi dan toleransi utama									Eccentricity μm	Squareness μm	Penilaian Beban Asas
Bebibir											Penilaian Beban Asas
I mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamik C n	Statik Co n
5	28	18	5	20	-	3.5	6	3.1	12	12	206	265
5	32	21	5	24	-	3.5	6	3.1			274	392
6	40	25	6	29	-	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1,180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1,370
8	62	46	8	40	32	5.5	9	5.1			980	1,570
10	74	51	10	49	35	6.6	11	6.1			1,570	2,740
10	82	58	10	55	38	6.6	11	6.1	20	20	1,670	3,140
13	96	66	13	64	45	9	14	8.1	20	20	2,160	4,020
13	116	86	13	80	56	9	14	8.1			3,820	7,940

Komposisi dan Sifat Bahan
bahan	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Ketumpatan	8.0	8.9	7.8	8.9	8.0
Kekerasan HB	>210	>70	>150	>95	>250
Kekuatan Tegangan N/mm²	>750	>200	>600	>260	>800
Kekuatan Hasil N/mm²	>450	>90	>260	>150	>450
Pemanjangan%	>12	>15	>10	>৪	>800
Pekali Pengembangan Linear 10 ^-5 / ℃	1.9	1.8	1.6	1.8	1.9
Hadkan Suhu ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Maks. Muatkan N/mm²	100	60	50	70	120
Maks. Kelajuan (Kering) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Mampatan Ubah Bentuk Kekal 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
*Permintaan besar dengan bahan khas disediakan.

Pertukaran Bahan Asas
Kod Bahan	Jenama China GB1176-87	Antarabangsa ISO 1338	Jerman DIN	Jepun JIS	Amerika ASTM(UNS)	England BS	Itali JM	Syarat yang berkenaan
JDB Tuang Gangsa	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Beban tinggi, kelajuan rendah Biasa digunakan
JDB-1Gangsa	ZCuSn5 Pb5Zn5	GKuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Beban pertengahan, kelajuan rendah Biasa digunakan
JDB-2Gangsa	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Beban pertengahan, kelajuan pertengahan, Biasa digunakan
JDB-3Gangsa	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Beban pertengahan, kelajuan rendah, Biasa digunakan
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Lebih beban tinggi, kelajuan rendah, Beban tinggi digunakan

Pelincir Pepejal
Minyak pelincir	ciri-ciri	Aplikasi biasa
SL1 Tambah grafit	Rintangan yang sangat baik terhadap bahan kimia serangan dan geseran rendah, Had Suhu 400 ℃	Sesuai untuk mesin am dan di bawah atmosfera
SL4 tambah PTFE	Terendah dalam geseran dan kebaikan air Pelinciran, Had Suhu 300 ℃	Kapal, turbin hidraulik, turbin gas, dll.
